东风天锦多功能除雪车
参数配置
一、产品概述

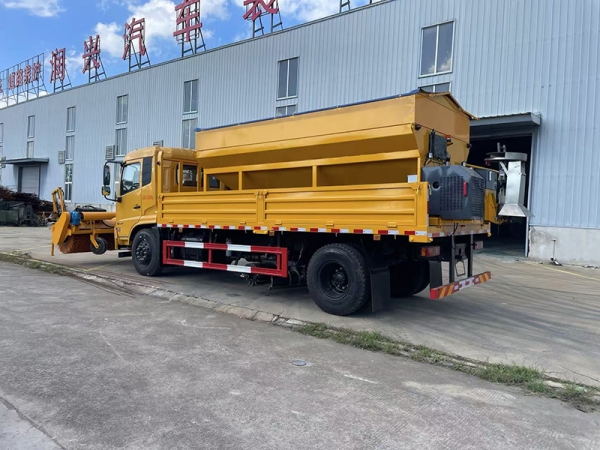

神百重工牌ABC5180TCXD6型除雪车，底 盘 型 号DFH1180EX8,上 装 由 箱 体、融 雪 撒 布 机、除雪刷，除雪铲、破冰机、电气系统、液压系统以及其他附件组成。
二、功能用途及特点
ABC5180TCXD6型除雪车是本公司推出的适用于现代城市、高速等路段除雪、融雪、扫雪及破冰的专业化运输与作业车辆，该车前置除雪铲扫雪滚刷互换使用，积雪厚时用扫刷将其扫**马路两侧，被车碾压后或者有结冰的积雪用推铲推**马路两侧。后置融雪撒布机，车辆在冬季除雪的过程中撒布机抛洒融雪剂防止湿滑的路面结冰影响**，覆盖过融雪剂的路面能很好的解决路面结冰。从而能使车辆安全的通过，不受天气的影响。该产品采用符合国六排放标准的东风DFH1180EX8底盘，更加节能和经济，整车操作简便、作业范围广、机动、灵活，效率高。
三、主要技术参数及配置
项目 | 内容 | 参数 | 备注 |
整车参数 | 外形尺寸 （长×宽×高）（mm） | 8700，8900×2550×2985 | |
**总质量（kg） | 18000 | ||
整车整备质量（kg） | 9055、8300 | ||
额定载质量（kg） | 8750、8815、9505/9570 | ||
接近角/离去角（°） | 17/12 | ||
前悬/后悬（mm） | 1400/2440/、1430/2410、1400/2340/1430/2310 | ||
底盘参数 | 底盘型号/厂家 | 东风DFH1180EX8 | |
轴距（mm） | 5000 | ||
轴荷 | 6500/11500 | ||
底盘发动机型号 | B6.2NS6B230 | ||
发动机马力 | 康机230 | ||
**车速（km/h） | 89 | ||
制动距离（m） | ≤9 | ||
轮胎规格 | 10.00R18 | ||
**爬坡度（%） | ≥29 | ||
前轮轮距/后轮轮（mm） | 1914/1820 | ||
燃油种类 | 柴油 |
四、作业装置参数
项目 | 内容 | 参数 | 备注 | ||
作 业 装 置 参 数 | 撒布机可选容积（L） | 6000\8000\10000三款容积可选 | |||
融雪撒布机箱体外形尺寸（长×宽×高（mm） | 5300×2250×1750（8000L） | ||||
撒盘 | 离地（mm） | 600 | |||
宽（mm） | 500 | ||||
动力说明 | 发动机或底盘取力 | ||||
液压系统/额定压力（MPa） | 20±0.5 | ||||
液压油泵排量（ml/r） | 80/25 | ||||
液压油箱容积（L） | 约 50 | ||||
撒盐量(g/㎡) | 20～150无级调整 | ||||
撒布宽度（m） | 1-20无级调整 | ||||
自重（kg） | 2380 | ||||
扫雪滚刷外形尺寸 （长×宽×高）（mm） | 3300×1000×800 | ||||
可选装（除雪滚） | 3000/3300/3600 | ||||
除雪宽度（mm） | 3000 | ||||
扫雪滚刷直径（mm） | 800 | ||||
左右偏转角 | ≥30° | ||||
作业速度（km/h） | 5-30 | ||||
实心**轮胎 | 400-8 | ||||
可选装（除雪铲） | 3000/3300/3600 | ||||
除雪铲外形尺寸 （长×宽×高）（mm） | 3000×1400×900 | ||||
除雪宽度（mm） | 3000 | ||||
作业速度（km/h） | 30～40 | ||||
左右偏转角 | ≥30° | ||||
避障高度（mm） | 260 | ||||
材质/厚度 | 铲刀 | Q460NH /16 | |||
侧板 | Q460NH/4.5 | ||||

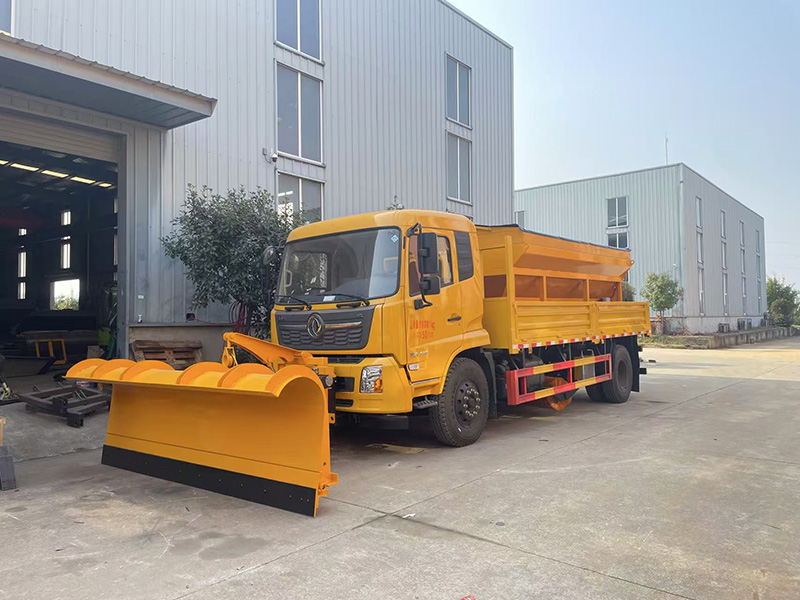

五、除雪铲参数特点

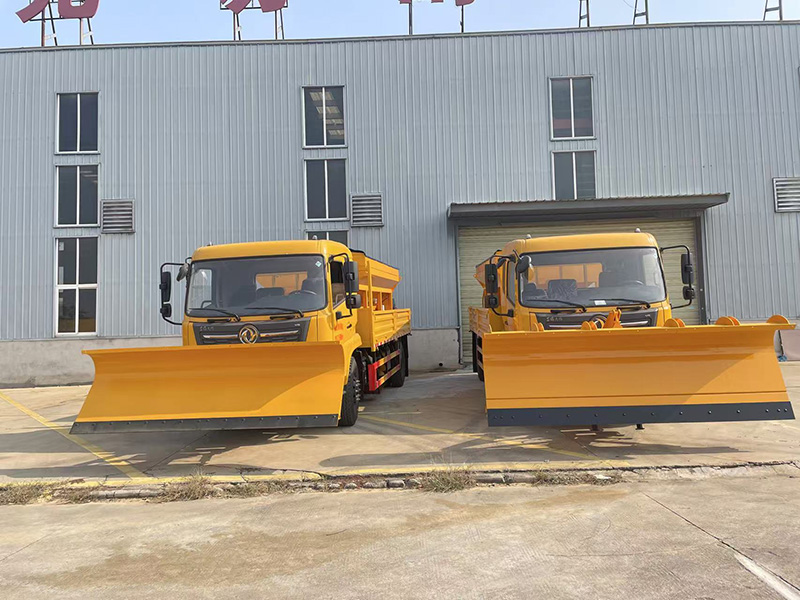

RX-C-3000除雪铲，是根据目前国内冬季高速公路和主要公路、场所养护状况需要，量身定做的高效、节能、环保、安全的冬季除雪设备。
RX-C-3000除雪铲适用于5吨以上汽车底盘，不影响汽车的其他功能，使用可靠、安全，作业质量稳定、高效，广泛适用于高等级公路、城市道路、机场、广场、风景区道路冬季除雪。该机具有除雪效率高、清扫质量好，保护路面，环保节能等特点，是冬季雪天路面、广场、公路等除雪、清雪的必要设备。
除雪铲主要由汽车连接架、雪铲后连接架、雪铲铲体、铲刀、避让装置、固定支架、联接架、挂件、液压**系统及**线路组成。
技术参数
产品型号 | RX-Z-3300型（重型除雪铲） |
外形尺寸(mm) | 3300*1400*900 |
有效工作宽度(mm) | 3000-3300 |
雪铲总重(㎏) | 约1200㎏ |
左右转角(°) | ≥±30° |
除雪厚度（mm） | ≤200 |
避障方式 | 整体翻转避让 |
可避障高度（mm） | 260 |
作业速度（km/h） | ≧30 |
左右偏转角度 | ±30° |
上下倾角（°） | ≥±5 |
连接方式： | 挂板下压臂式 |
**作业温度（°C） | ≥-40 |
**方式︱驱动方式 | 遥控|**液压单元 |
主要特点
1、材质厚度：铲板材质Q345厚4毫米，铲刀材质65猛钢热处理。
2、结构合理：犁板式除雪铲，双向角度随意可调。
3、性能可靠：液压操作，方便可靠。
4、适配性强：适用于各种5吨以上载货汽车。
5、作业灵活：除雪作业中，按路面横坡坡度，除雪铲铲刀具有自动调节功能。
6、独有避障：除雪板上部为整体式，避让功能采用铲体整体避让，当除雪铲铲刀任意一点遇到障碍均可通过，又可避免推雪量过大时，除雪铲翻转，并能有效地保护除雪铲及车辆的安全。
7、专用快速连接装置：采用快速连接装置，除雪铲的安装、拆卸方便快捷。
8、设计合理：除雪铲结构合理，可将雪推向一侧，并能起到抛雪功能，除雪铲设防雪棚，具有防止雪飞溅到作业车挡风玻璃上，以免影响驾驶员视线。
9、操作简便：驾驶员在驾驶室内操作(无线遥**系统)，安全可靠。
工作装置
除雪铲工作装置，机动灵活、通过性好、作业效率高、可靠性好，可以实现对路面积雪的快速清除。该产品推雪装置左右30°可调，可以快速清除街沿、墙角等的积雪、污垢及压实后的薄冰。尤其在坡道及狭小空间使用更具有明显的优势。

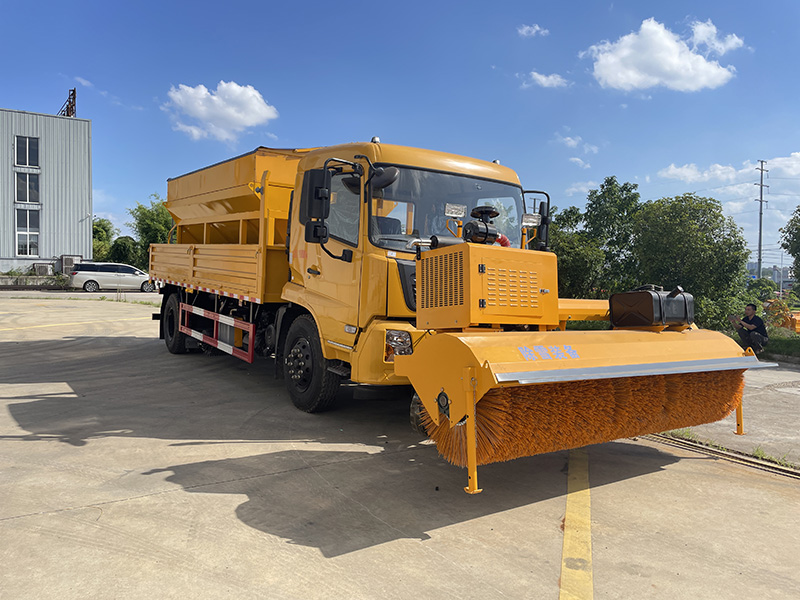

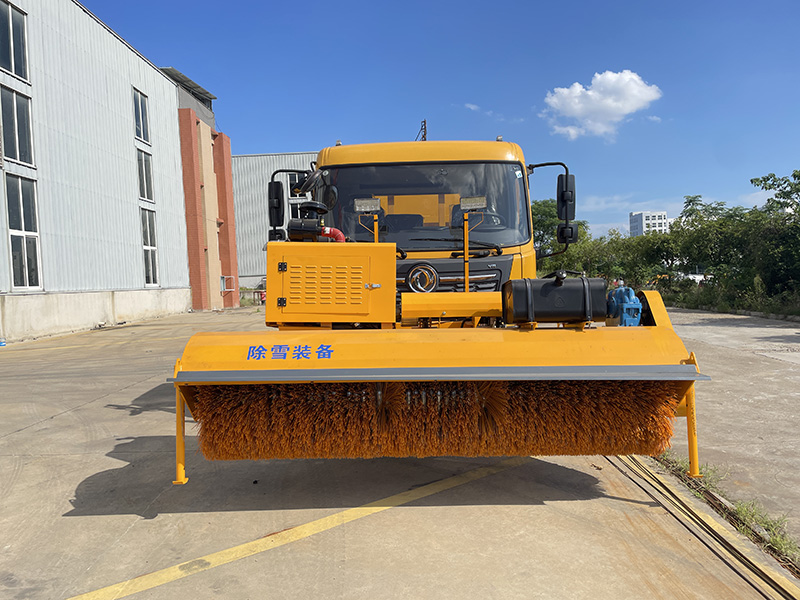

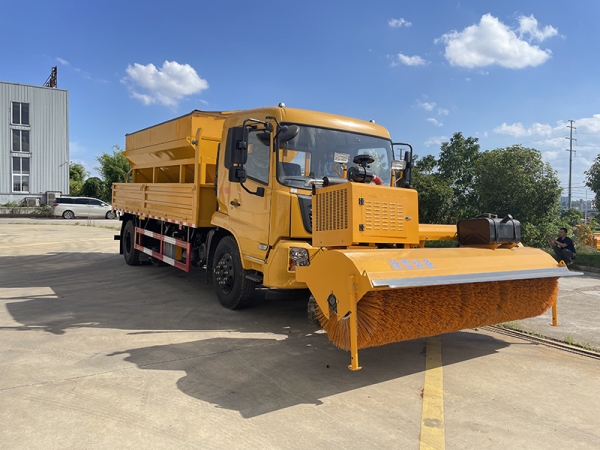

六、扫雪滚刷参数特点
RX-S-3000型经济型滚刷，保证除雪效果的同时兼顾经济。
RX-S-3000系列滚刷，是一款集效果、经济于一体、有着较高性价比的除雪滚刷。在保证滚刷的清扫效果的同时兼顾经济。该款滚刷转速高、扭矩大、清雪效果好，清扫洁净度高，可广泛应用于公路、城市道路、机场及高速公路的积雪、沙石等清扫工作。目前已广泛应用于国内各地冬季除雪作业，并深受用户好评。
除雪滚主要由汽车连接架、雪铲后连接架、滚刷部分、支撑轮、滚刷高度调整机构、活动架、固定支架、联接架、挂件、液压系统、照明系统等组成。
技术参数
产品型号 | RX-S-3000型 |
外形尺寸(mm) | 3300*1000*800 |
作业速度（km/h） | 5km/h～30km/h |
清雪宽度（mm） | 2600～3000 |
左右角度（°） | ≥30 |
滚刷刷片直径（mm） | 800 |
与底盘车连接方式 | 驶入式快换连接 |
轮胎 | 双侧轮胎 |
刷毛材质 | 聚乙丙烯钢丝混合 |
**方式︱驱动方式 | 遥控|**液压单元 |
主要特点
1、采用双侧液压马达，液压马达与滚刷刚性连接，直接驱动；
2、滚刷刷毛为进口聚丙乙烯材质，高韧性，刷毛耐磨损、弹性抗弯曲、不损坏路面；使用寿命≥300h，刷毛耐磨损、弹性抗弯曲、不损坏路面；
3、滚刷利用装载机的大臂进行提升，左右偏转采用连杆调整，降低设备故障率；
4、采用双侧调整杆调整刷毛的离地高度，使滚刷与被清扫路面左右平行；
5、滚刷前设有挡雪板，一方面有效的阻止雪飞溅，以免挡住操作者视线，确保行驶安全；另一方面对滚刷收集起来的雪起到加速并扬雪、抛雪的作用；
6、可与多种汽车底盘配套使用，滚刷与车体采用安全可靠的快速连接方式，与雪铲能够方便简单快速互换，2-3分钟即可完成装卸，作业安全可靠；
7、滚刷全液压动力升降，左右动力偏转驾驶室内安装有电控操作平台，方便快捷；
8、框架结构采用高强度合金材料制成，抗冲击、耐疲劳；
9、驾驶员在驾驶室内即可对除雪滚刷进行各种动作的操作，方便快捷；

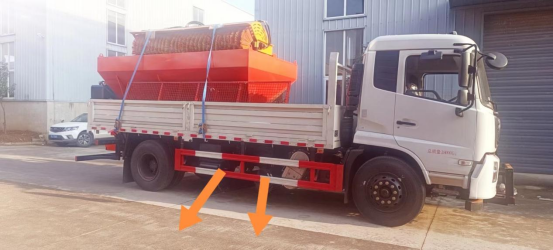

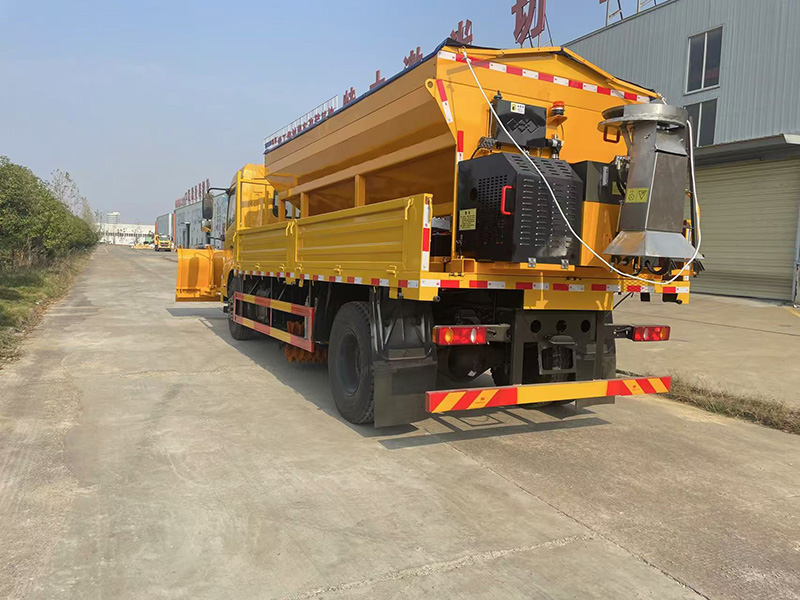

七、融雪撒布机参数特点
技术特点
1、 应用广：撒布粗盐、细盐、除冰剂、干沙、特种融雪剂等功能。2、 撒布均匀：撒布量、撒布宽度可调节。3、 高强防腐：高强碳结钢板，防腐处理。4、 装卸方便：整机采用可拆卸专用升降支撑系统，便于非作业状态存放。5、 防水防潮：料斗上方的棚布隔绝雨雪，防止融雪剂颗粒潮湿结块，棚布材料柔韧性好，经久耐用。6、 维护简便：可拆、可调的抛盘机构，便于安装、清洁。7、 粒料均匀：撒布机安装过滤网，可减少大颗粒或杂物进入设备，保证设备、行人和车辆安全。8、结构合理：箱体内特制减压装置、保护设备正常行。箱体采用 V 型料仓，结构简单可靠，使融雪剂自动落料，出料完全，无残留。9、动力强劲：全液压驱动，性能稳定，质量可靠。采用自带发动机动力，液压传动，刮板链条结构强制输送，刮板链条结构强制输送出料均匀可靠，维护方便。10、操作简单：启动、停机、撒布全部在驾驶室**，使设备操作方便、安全。
技术参数
型号 | RX-SBJ8000 融雪撒布机 |
料斗容积（m3） | 8m³ |
长*宽*高 | 5300*2250*1750 |
输料形式 | 链条输送 |
撒布量（可调）（g∕㎡） | 20~150 |
撒布宽度 m | 2~20 |
作业速度 km∕h | 2~45 |
液压系统工作压力 | ≥16MPa |
液压流量 | 40（L/min） |
马达排量 | 420（ ml/r） |
撒布盘直径（ mm） | 500 |
撒布升降机构 | 调整高度 0-500mm |
**单元 | CBN10 |
动力源 | 液压马达传动 |
附件 | 顶部防雨罩、爬梯、照明灯 |

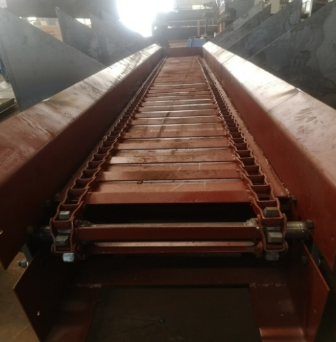

输送系统（★技术亮点） 采用国内**的输送方式链条刮片输送。3500扭力齿轮箱带动，输送轻松不卡料，输送均匀，性能稳定。特别是工作可靠、故障率低。
液压系统（★技术亮点）
优化设计的液压系统，系统内部热损耗小。装填与撒布可同步作业，工作效率高，作业循环时间短，操作简单等优点。

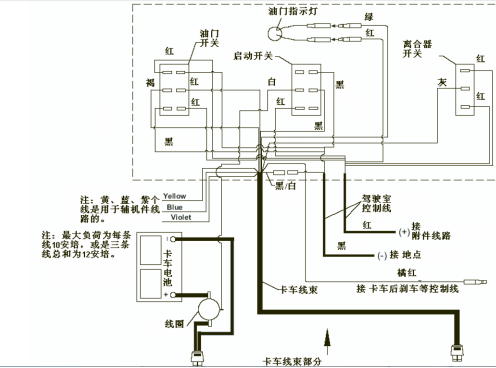

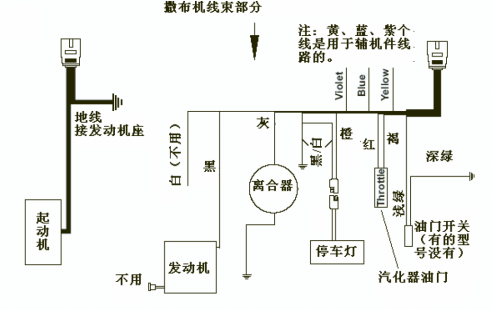

电气系统，见图 7：
图 7 撒布机电气系统图
安全性高（★技术亮点）
车尾不撒盘采用折叠式作业行驶更方便，尾闸门两侧设有仓门调节装置，停止工作时能快速清理仓内多余的融雪剂，双爆闪箭头灯视线差的天气能很好的提醒后面行驶的车辆保持车距。多道安全保护装置保证了操作工人的安全性；
八、破冰机参数特点

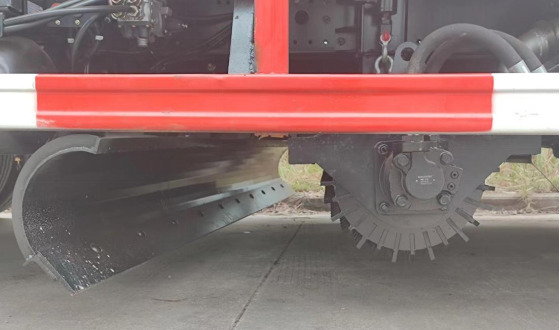

破冰机和刮冰除雪铲
技术特点：
破冰机原理弧形金属齿轮上加装了几个**的特制弹簧系统，在路面前进的过程中，这些齿轮一方面能均衡向路面薄冰施加作用力，同时，弹簧系统会根据路面平整坑洼程度收缩和舒张，从而形成均衡的上下起伏冲击力，轧碎薄冰的同时，避免破坏路面。有效解决了传统道路除冰**除冰效能与路面保护很难兼得的痛点。”该设备可安装在环卫车辆前方，通过车辆推动前进，该设备有不同尺寸、型号，不仅可以清除主干街路薄冰对于一些小街背巷同样适用;
