ABC5251TCXSX6型除雪车产品介绍
（配置**陕汽 25 吨底盘车，前置重型推雪铲、高速扫雪滚刷、融雪撒布机、除冰侧铲、除冰腰铲）
一、除雪车总述
二、除雪车特点
二、除雪车主要技术规格与参数
三、除雪车作业装置参数
四、除雪铲技术参数（选装）
五、除雪滚技术参数（选装）
六、除冰腰铲技术参数（选装）
七、除冰侧铲技术参数（选装）
八、融雪撒布机技术参数
九、售后服务
一、除雪车总述

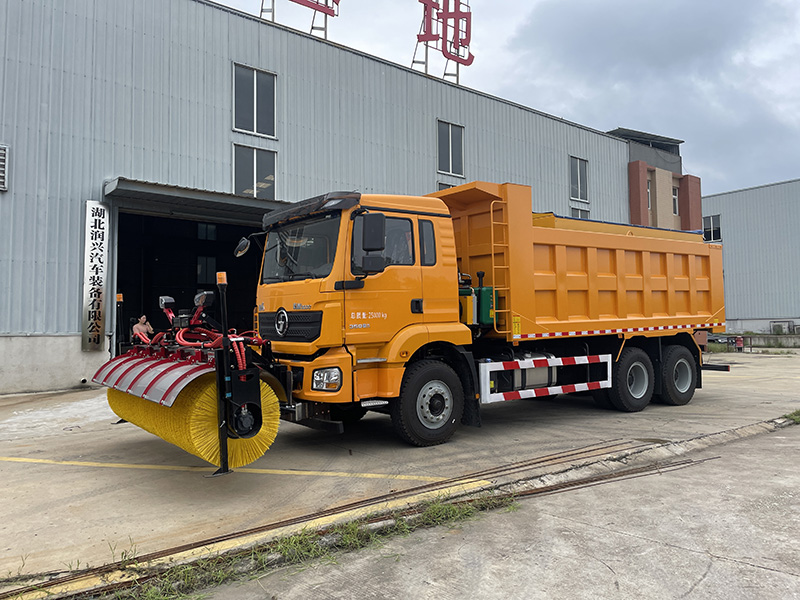

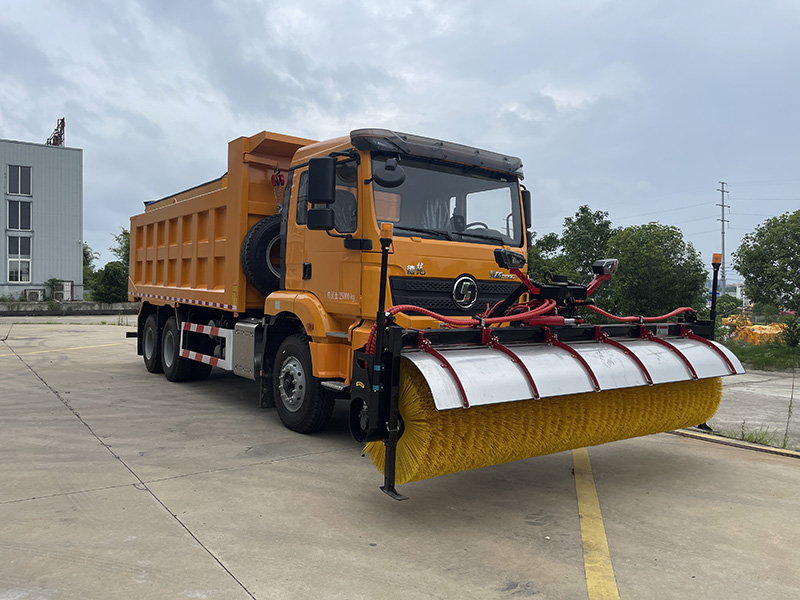

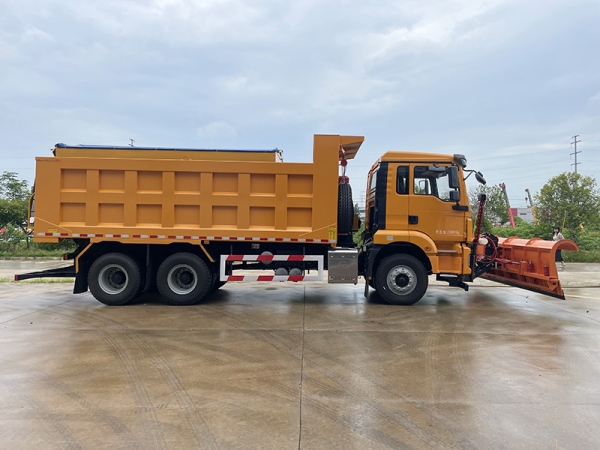

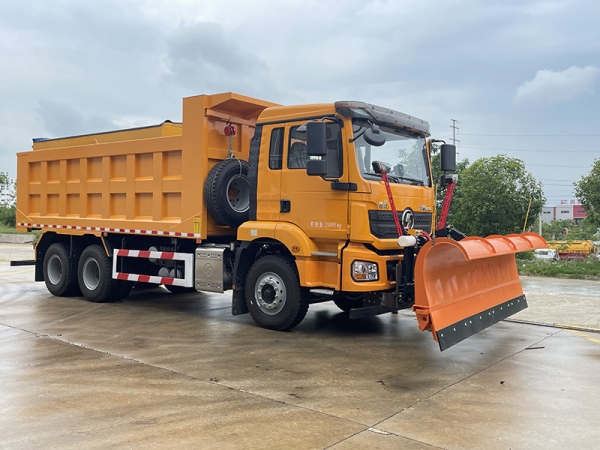

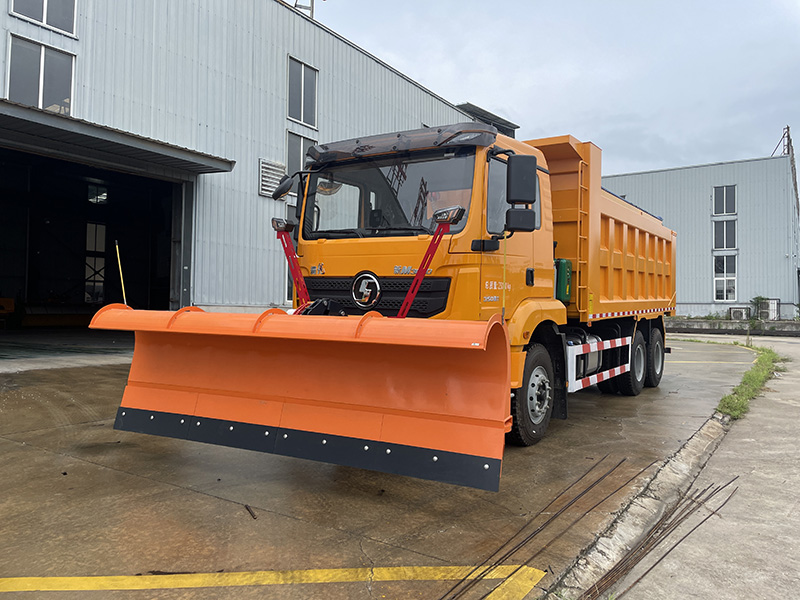

ABC5251TCXSX6型除雪车用**陕汽 25 吨底盘车，上装由融雪撒布机、推雪铲、扫雪滚刷、中置腰铲、中置侧铲、液压及电控系统组成。该除雪车是将推雪，铲雪、刮雪、扫雪、融雪的功能集于一体的机械式大型多功能破冰除雪车，该车集成智能模块、监控系统、诊断单元，液压电控等**技术，完全达到人机**结合，实现破冰除雪，一步到位!既可以满足道路的日常清雪，也可满足特大雪灾的应急救援，性能优越，质量可靠，可广泛应用于机场、广场、城市道路、高速公路、市政环卫、矿山**道路等各种路况的破冰除雪作业。
ABC5251TCXSX6型除雪车除雪车构成：
Ø **陕汽 25 吨底盘车；
Ø 前置推雪铲；
Ø 高速扫雪滚刷；
Ø 除冰腰铲；
Ø 除冰侧铲；
Ø 融雪撒布机；
二、功能用途及特点
该产品采用符合国六排放标准的陕汽SX1259MB4F1C底盘，更加节能和经济，整车操作简便、作业范围广、机动、灵活，效率高
。
多功能除雪车具有以下的特点：
——整车车身呈流线型设计，外形美观。
——冬季扫、铲雪，尾部撒融雪剂防止路面结冰。其他季节可以运输货物。
——推雪铲**液压系统，性能稳定，专用铲刀，整体避障，工作可靠；
——底盘按雪地车设计，作业安全；
——工作效率高，作业循环时间短，操作简单、故障率低；
——除雪滚刷刷片直径大、使用寿命长、更换方便快捷；
——操作智能化；驾驶室内一键操作.
——融雪撒布机链条刮片输送方式等，稳定性强、撒布均匀。
——腰铲一体化制作而成，增加侧排能力，积雪不堆积；
——侧铲通过雪板推力的曲面导板形成侧向力，侧向抛出积雪，实现高速清雪。
三、主要技术参数及配置
底盘配置: 陕汽标准驾驶室，底盘型号：SX1259MB4F1C,驱动6×4，驾驶室液压悬置，手动翻转，空手主座椅，电动空调，电动摇窗机，金属保险杠，二级踏板，国产离合器，鼓式前轴，300L油箱，直流空滤器，普通排气，多片簧前悬架，多片簧后悬架（两骑马螺栓），天行健智雅版，潍柴P8，350E61发动机，法士特10档变速箱，50型取力器左侧，11.5T单级后桥5.286，车架800x270(8+4 ），轴距4375+1400/2400，11.00R20轮胎，180Ah免维护蓄电池、ABS、中控锁。
多功能除雪车主要技术参数见表
表 1 主要技术参数
项目 | 内容 | 参数 | 备注 |
整 车 参 数 | 外形尺寸 （长×宽×高）（mm） | 9720/9920/10200×2550×3350/3450/3650 | |
**总质量（kg） | 25000 | ||
整车整备质量（kg） | 14600/15300/16000 | ||
额定载质量（kg） | 10270/9570/8870 | ||
接近角/离去角（°） | 15/11，15/10，15/9 | ||
前悬/后悬（mm） | 1525/2260，1525/2460，1525/2740 | ||
**小离地间隙（mm） | 240 | ||
底 盘 参 数 | 底盘型号/厂家 | SX1259MB4F1C | |
轴距（mm） | 4375+1400/2400 | ||
底盘发动机型号/厂家 | 潍柴动力WP8H350E61 | ||
底盘发动机额定 功率/排量[kW/（ML）] | 257/8800 | ||
变速器型号 | 法士特10档 | ||
**车速（km/h） | 89 | ||
制动距离（m） | |||
**爬坡度（%） | |||
燃油种类 | 柴油 |
表 1 主要技术参数（续）
项目 | 内容 | 参数 | 备注 | |
作 业 装 置 参 数 | 撒布机可选容积（L） | 10000 | ||
融雪撒布机箱体外形尺寸（长×宽×高mm） | 5300×2250×1950（10000L） | |||
撒盘 | 离地（mm） | 600 | ||
宽（mm） | 500 | |||
动力说明 | 底盘/发动机取力 | |||
液压系统额定压（MPa） | 20±0.5 | |||
液压油泵排量（ml/r） | 80/25 | |||
撒盐量(g/㎡) | 20～200无级调整 | |||
撒布宽度（m） | 1-20无级调整 | |||
自重（kg） | 2780 | |||
扫雪滚刷外形尺寸 （长×宽×高）（mm） | 3300×1400×900 | |||
扫雪滚刷直径（mm） | 800 | |||
左右偏转角 | ≥30° | |||
作业速度（km/h） | 5-30 | |||
实心**轮胎 | 400-8 | |||
除雪铲外形尺寸 （长×宽×高）（mm） | 3300×1400×1100 | |||
作业速度（km/h） | 30～40 | |||
左右偏转角 | ≥30° | |||
避障高度（mm） | 260 | |||
除冰腰铲宽度（mm） | 3300 | |||
左右偏转 | ≥30° | |||
避障高度（mm） | 50 | |||
作业速度（km/h） | 40-60 | |||
除冰侧铲宽度（mm） | 2400 | |||
避障高度（mm） | 150 | |||
偏转角度 | ≥30° | |||
四、除雪铲技术特点（选装）
RXZ-3300 型重型除雪铲
一、结构
主要由雪铲部分、雪铲高度调整机构、活动架、固定支架、联接架、挂件、承重轮、**示灯、液压系统等组成。
二、铲板结构说明
1、避障系统说明：当铲刃遇到道钉，减速凸凌、接缝、异物阻碍时，除雪铲能在外力作用下整体翻转避障，自动复位。铲体可以左右摆动，自动适应路面。
2、铲板一次性压铸。后部安装6套加强筋。整体焊接。
3、铲刀固定座与铲板连接处，用螺母固定，更换方便。
4、储存支脚：固定于升降支架两侧，非工作状态下，只需拔下固定插销即可将雪铲固定储存。工作状态下，可直接将支脚收回并固定于罩体上。
三、除雪铲主要特点
1、材质厚度：铲板材质Q345厚≥5毫米，铲刀材质65猛钢热处理
2、结构合理：犁板式除雪铲，双向角度随意可调。
3、性能可靠：液压操作，方便可靠。
4、适配性强：适用于各种12吨以上载货汽车。
5、作业灵活：除雪作业中，按路面横坡坡度，除雪铲铲刀具有自动调节功能。铲刃采用整体避障，越障后可以快速自动复位。
6、独有避障：除雪板上部为整体式，避让功能采用铲体整体避让，当除雪铲铲刀任意一点遇到障碍均可通过，又可避免推雪量过大时，除雪铲翻转，
并能有效地保护除雪铲及车辆的安全。
7、专用快速连接装置：采用快速连接装置，除雪铲的安装、拆卸方便快捷。
8、设计合理：除雪铲结构合理，可将雪推向一侧，并能起到抛雪功能，除雪铲设防雪棚，防止雪飞溅到作业车挡风玻璃上，以免影响驾驶员视线。
9、操作简便：驾驶员在驾驶室内操作(无线遥控系统)，安全可靠。
四、除雪铲主要技术参数
产品型号 | RX-Z-3300型（重型除雪铲） |
外形尺寸(mm) | 3300*1100*1450 |
有效工作宽度(mm) | 3000-3300 |
雪铲总重(㎏) | 约1200㎏ |
左右转角(°) | ≥±30° |
除雪厚度（mm） | ≤200 |
避障方式 | 扭簧整体翻转避让 |
可避障高度（mm） | 300 |
作业速度（km/h） | ≧30 |
左右偏转角度 | ±30° |
上下倾角（°） | ≥±5 |
连接方式： | 挂板下压臂式 |
**作业温度（°C） | ≥-40 |
**方式︱驱动方式 | 遥控|**液压单元 |
五、除雪滚技术特点（选装）
RXC-3300型除雪滚刷
一、结构
主要由防护罩、滚刷总成、滚刷横梁总成、行走轮总成、滚刷高度调整机构、活动架、固定支架、联接架、挂件、**示灯、液压系统等组成。
二、技术参数
1 | 外形尺寸： ≥3300mm×≥2100mm×≥1800mm |
2 | 雪刷宽度： ≥3300 mm； |
3 | 滚刷直径：800 mm； |
4 | 刷片类型：凹凸式； |
5 | 刷毛材质：进口尼龙、镀锌钢丝； |
6 | 转速：400r/min； |
7 | 安全示宽灯：2根柔光LED灯柱带弹性底座； |
8 | 马达数量：两台； |
9 | 马达排量：310ml/r； |
10 | 摆角形式：双液压油缸； |
11 | 液压**偏转角度： ±30 ° ; |
12 | 上下浮动角度：15 ° ; |
13 | 支撑轮数量：2 个；350-100 |
14 | 定位支撑机构规格：410×150 mm； |
15 | 定位定位支撑机构轮胎材质：实心耐磨橡胶轮胎； |
16 | 作业速度：5-40 km/h； |
17 | 雪花飞溅挡雪板：1 件； |
18 | 液压油箱：80L； |
19 | 大功率温控散热器当液压油温度达到50度时自动启动开始散热； |
20 | 快插接头：进口； |
21 | 采用梯形四连杆机构，框架摆动自适应系统； |
22 | 液压马达与滚刷连接形式：通过聚氨酯材质的弹性联轴器插入刷轴提供动力； |
23 | 操控系统采用驾驶室内一体化**器**，在驾驶室内即可方便**滚刷工作； |
24 | 刷毛为聚丙乙烯材质，高韧性，使用寿命长，刷毛耐磨损、弹性抗弯曲、不损坏路面； |
25 | 刷毛与地面接触高度可根据需求通过调轴方式自动调整，刷毛磨损后可通过连调 整杆用简单方式对滚刷进行单侧高度调整；雪刷可以自动适应路面横坡变化角度， 可以保持与地面切合及扫雪**受力角，遇不平路面自动仿形； |
26 | 滚刷前设有挡雪板，一方面有效的阻止雪飞溅，以免挡住操作者视线，确保行驶 安全；另一方面对滚刷收集起来的雪起到加速并扬雪、抛雪的作用； |
27 | 滚刷支撑轮采用实心轮胎，随动转，滚刷与地面接触面积可调整； |
28 | 滚刷四连杆升降系统自带偏转结构，可进行横向地面仿型，自适应不平度在10 度范围内的横向路面； 清扫作业时滚刷可根据路面情况、降雪情况，通过回转油缸进行左、右调节，可保证机组前进时被清扫的积雪沿滚刷轴方向向道边一侧堆积， 以达到**清扫效果； |
29 | 滚刷与车体采用安全可靠的快速连接方式，与配套车辆快速完成拆装，与雪铲 能够方便简单快速互换。 |
三、扫雪滚刷技术优点介绍
1、内置式大扭矩液压马达:该扫雪刷两侧配置有知名品牌大功率液压马达，实 现双马达驱动,输出扭矩强大，扫雪动力强劲。同时，马达采用内置式安装，即马达法兰在马达壳体的中后部，马达前半部分直接插入滚刷轴内部并在液压马 达尾部还配置有10mm钢板制作的加强型防护罩，提高了作业时安全可靠性;
2、刷毛磨损补偿系统:该扫雪滚刷具有**刷毛触地翻转油缸调整机构，保证 刷毛触地宽度可**调整:并且配备了自动路面仿形功能，依附路面进行清扫。 雪刷可以自动适应路面横坡变化角度，可以保持刷毛与地面全部切合及扫雪** 佳受力角，根据不同的路面情况进行调整。具有强制下压及对地压力自动调节 功能，以保证良好的扫雪效果。
3、滚刷两端配冒有压力感应灯，当刷子落地后，压力感应灯就闪亮提示驾驶人 员刷子已落地，可以工作了:该感应灯自带可调节高度的标杆，有利于操作人员 观察作业情况，提高设备使用安全性。
4、液压马达保护设计:该扫雪刷配置有一个通流量为350I的防气蚀安全阀。防 止滚刷旋转停止时，油管液压油抽空导致马达反转，容易造成马达轴断裂， 目 前国内外除雪车厂家都没有在此类型扫雪刷上使用此阀。
5、耐重载支撑轮胎:该扫雪滚刷两
