重汽豪沃破冰除雪车参数配置
一、产品概述

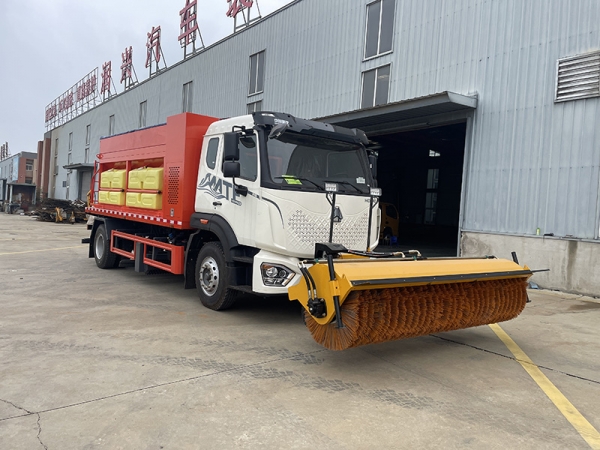

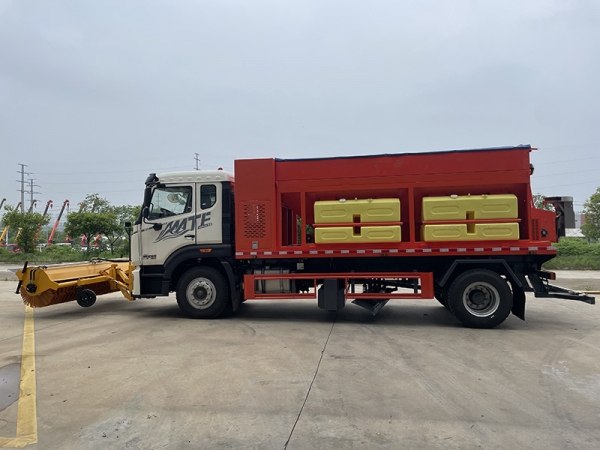

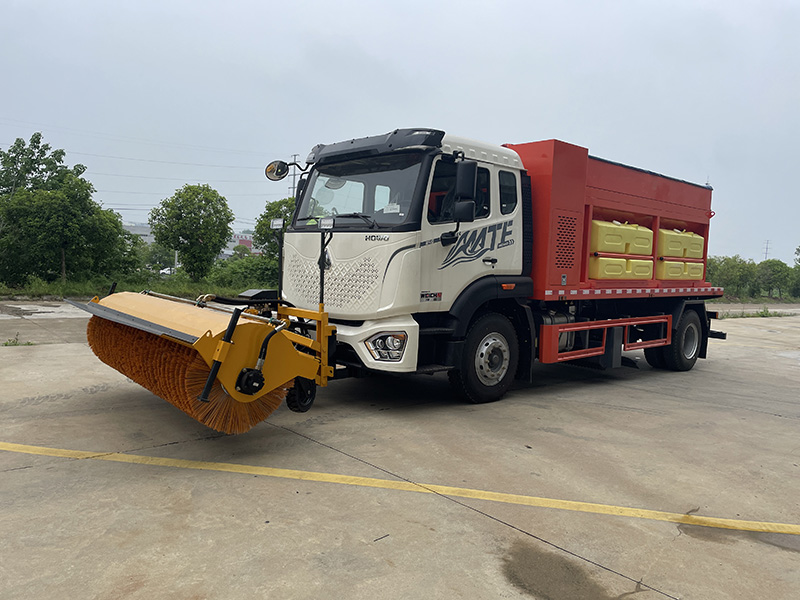

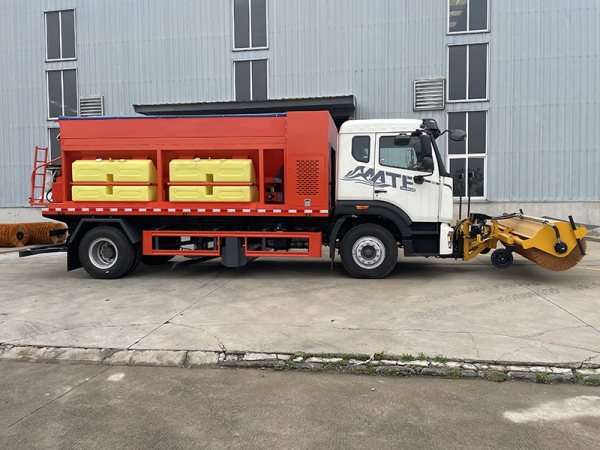

重汽豪沃融雪除雪车，整车型号：ABC5188TCXZZ6神百重工牌，底 盘 型 号ZZ1187K511JF1,上装由箱体、融雪撒布机、热融水箱、中置破冰机、除雪铲、电气系统、液压系统以及其他附件组成。
二、功能用途及特点
该破冰除雪车用**重汽豪沃牌ZZ1187K511JF1底盘车、撒布机、推雪铲、破冰机、融雪液水箱、液压及电控系统组成。适用于现代城市、高速等路段除雪、融雪、扫雪及破冰的专业化运输与作业车辆，该除雪车是将推雪，破冰、刮雪、扫雪、融雪的功能集于一体的机械式大型多功能破冰除雪车，该车集成智能模块、监控系统、诊断单元，液压 电控等**技术，完全达到人机**结合，实现破冰除雪，一步到位!既可以满足道路的日常清雪，也可满足特大雪灾的应急救援，性能优越，质量可靠，可广泛应用于机场、广场、城市道路、高速公路、普通公路、市政环卫、矿山**道路等各种路况的破冰除雪作业。整车操作简便、作业范围广、机动、灵活，效率高。
三、底盘参数：
底盘型号:ZZ1187K511JF1、重汽豪沃Mate 宽体宽卧驾驶室，发动机潍柴240马力、豪沃8档变速箱、 高低档、 带同步器、 带取力器、德国曼11吨级长效油后桥、250mm（7+4）直通双层大梁、10.00R20全钢钢丝胎（带备胎）、7/7+3加厚加宽板簧、气囊座椅、自动电控恒温空调、自动大灯、中控锁、电动门窗、遥控钥匙、ABS、铝合金油箱，**重汽智能智能通D。
四、主要技术参数及配置
项目 | 内容 | 参数 | 备注 |
整车参数 | 外形尺寸 （长×宽×高）（mm） | 9050、8700×2530、2550×3150/3350 | |
**总质量（kg） | 18000 | ||
整车整备质量（kg） | 10800、10350、9850 | ||
额定载质量（kg） | 7070、7005、7520、7455、8020、7955 | ||
接近角/离去角（°） | 17/11,17/14 | ||
前悬/后悬（mm） | 1550/2200,1550/1850 | ||
底盘参数 | 底盘型号/厂家 | 重汽豪沃ZZ1187K511JF1 | |
轴距（mm） | 5100 | ||
发动机型号 | WP4.6NQ240E62 | ||
发动机马力 | 潍柴240马力 | ||
轮胎数 | 6 | ||
轮胎规格 | 10.00R20 18PR | ||
轴数 | 2 | ||
轴荷(km) | 6500/11500 | ||
**车速（km/h） | 89 | ||
制动距离（m） | ≤9 | ||
准乘人数 | 2,3 | ||
**爬坡度（%） | ≥29 | ||
前轮轮距/后轮轮（mm） | 1914/1820 | ||
燃油种类 | 柴油 |
项目 | 内容 | 参数 | 备注 | ||
作 业 装 置 参 数 | 撒布机可选容积（L） | 6000\8000\10000三款容积可选 | |||
箱体外形尺寸（长×宽×高（mm） | 4500×2200×1900（8000L） | ||||
动力说明 | 柴油发动机 | ||||
液压泵品牌 | 合肥长源 | ||||
液压系统 额定压力（MPa） | 20±0.5 | ||||
液压油泵排量（ml/r） | 80/25 | ||||
液压油箱容积（L） | 约 50 | ||||
撒盐量(g/㎡) | 20～150无级调整 | ||||
撒布宽度（m） | 1-20无级调整 | ||||
自重（kg） | 2380 | ||||
破冰机外形尺寸（长×宽×高）（mm） | 2200mm*450mm*400mm | ||||
作业宽度（mm） | 2100 | ||||
直径（mm） | ≥370 | ||||
作业速度（km/h） | 5-30 | ||||
仿形能力（mm） | 150 | ||||
扫雪滚外形尺寸（长×宽×高）（mm） | 3300×1400×1100 | ||||
可选装（除雪滚尺寸） | 3000/3300/3600 | ||||
扫雪滚刷直径（mm） | 800 | ||||
左右偏转角 | ≥30° | ||||
作业速度（km/h） | 5-30 | ||||
除雪铲外形尺寸（长×宽×高）（mm） | 3300×900×1100 | ||||
可选装（除雪铲尺寸） | 3000/3300/3500/3600 | ||||
作业速度（km/h） | 30～40 | ||||
左右偏转角 | ≥30° | ||||
避障高度（mm） | 260 | ||||
材质/ 厚度(mm) | 铲刀 | Q460NH /16 | |||
侧板 | Q460NH/4.5 | ||||
除雪滚/除雪铲都是选装产品 | |||||

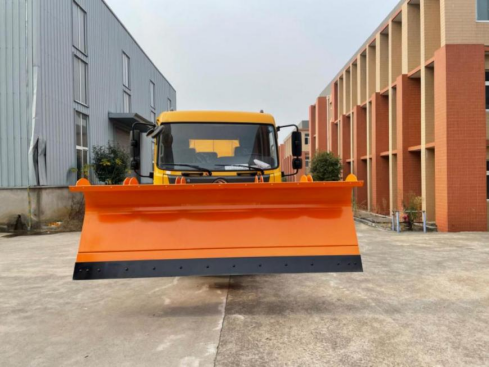

五、除雪铲参数特点（选装）
RX-C-3000除雪铲，是根据目前国内冬季高速公路和主要公路、场所养护状况需要，量身定做的高效、节能、环保、安全的冬季除雪设备。
RX-C-3000除雪铲适用于5吨以上汽车底盘，不影响汽车的其他功能，使用可靠、安全，作业质量稳定、高效，广泛适用于高等级公路、城市道路、机场、广场、风景区道路冬季除雪。该机具有除雪效率高、清扫质量好，保护路面，环保节能等特点，是冬季雪天路面、广场、公路等除雪、清雪的必要设备。
除雪铲主要由汽车连接架、雪铲后连接架、雪铲铲体、铲刀、避让装置、固定支架、联接架、挂件、液压**系统及**线路组成。
技术参数
产品型号 | RX-Z-3300型（重型除雪铲） |
外形尺寸(mm) | 3300*1100*1450 |
有效工作宽度(mm) | 3000-3300 |
雪铲总重(㎏) | 约1200㎏ |
左右转角(°) | ≥±30° |
除雪厚度（mm） | ≤200 |
避障方式 | 扭簧整体翻转避让 |
可避障高度（mm） | 300 |
作业速度（km/h） | ≧30 |
左右偏转角度 | ±30° |
上下倾角（°） | ≥±5 |
连接方式： | 挂板下压臂式 |
**作业温度（°C） | ≥-40 |
**方式︱驱动方式 | 遥控|**液压单元 |
主要特点
1、材质厚度：铲板材质Q345厚4毫米，铲刀材质65猛钢热处理。
2、结构合理：犁板式除雪铲，双向角度随意可调。
3、性能可靠：液压操作，方便可靠。
4、适配性强：适用于各种5吨以上载货汽车。
5、作业灵活：除雪作业中，按路面横坡坡度，除雪铲铲刀具有自动调节功能。
6、独有避障：除雪板上部为整体式，避让功能采用铲体整体避让，当除雪铲铲刀任意一点遇到障碍均可通过，又可避免推雪量过大时，除雪铲翻转，并能有效地保护除雪铲及车辆的安全。
7、专用快速连接装置：采用快速连接装置，除雪铲的安装、拆卸方便快捷。
8、设计合理：除雪铲结构合理，可将雪推向一侧，并能起到抛雪功能，除雪铲设防雪棚，具有防止雪飞溅到作业车挡风玻璃上，以免影响驾驶员视线。
9、操作简便：驾驶员在驾驶室内操作(无线遥**系统)，安全可靠。
工作装置
除雪铲工作装置，机动灵活、通过性好、作业效率高、可靠性好，可以实现对路面积雪的快速清除。该产品推雪装置左右30°可调，可以快速清除街沿、墙角等的积雪、污垢及压实后的薄冰。尤其在坡道及狭小空间使用更具有明显的优势。
五、除雪滚参数特点（选装）

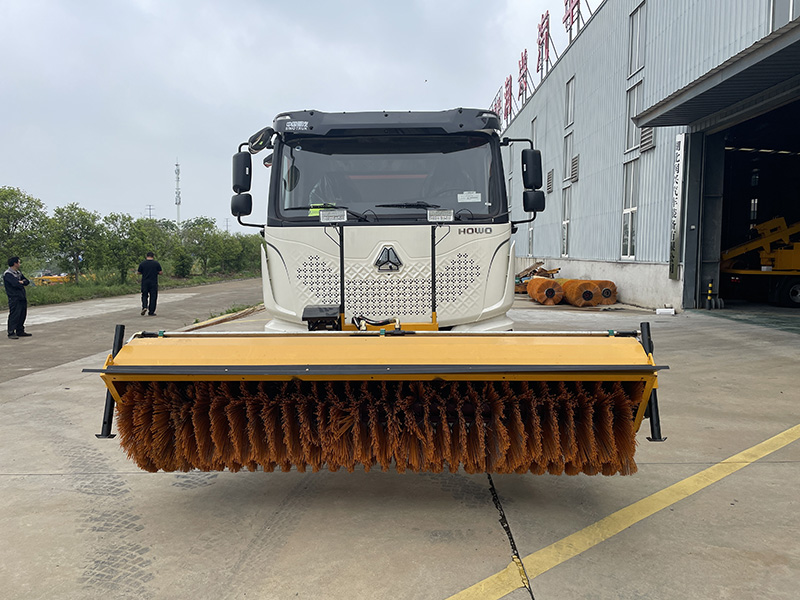

RXC-3000型除雪滚刷
一、结构
主要由滚刷总成、滚刷横梁总成、支撑轮、滚刷高度调整机构、活动架、固定支架、联接架、挂件、液压系统、照明系统等组成。
RXC-3000系列滚刷，是一款集效果、经济于一体、有着较高性价比的除雪滚刷。在保证滚刷的清扫效果的同时兼顾经济。该款滚刷转速高、扭矩大、清雪效果好，清扫洁净度高，可广泛应用于公路、城市道路、机场及高速公路的积雪、沙石等清扫工作。目前已广泛应用于国内各地冬季除雪作业，并深受用户好评。
技术参数
产品型号 | RX-S-3000型 |
外形尺寸(mm) | 3200*1260*1650 |
作业速度（km/h） | 5km/h～20km/h |
清雪宽度（mm） | 2600～3000 |
左右角度（°） | ≥30 |
滚刷刷片直径（mm） | 800 |
与底盘车连接方式 | 驶入式快换连接 |
轮胎 | 双侧轮胎 |
刷毛材质 | 聚乙丙烯钢丝混合 |
**方式︱驱动方式 | 遥控|**液压单元 |
主要特点
1、采用双侧液压马达，液压马达与滚刷刚性连接，直接驱动；
2、滚刷刷毛为进口聚丙乙烯材质，高韧性，刷毛耐磨损、弹性抗弯曲、不损坏路面；使用寿命≥300h，刷毛耐磨损、弹性抗弯曲、不损坏路面；
3、滚刷利用装载机的大臂进行提升，左右偏转采用连杆调整，降低设备故障率；
4、采用双侧调整杆调整刷毛的离地高度，使滚刷与被清扫路面左右平行；
5、滚刷前设有挡雪板，一方面有效的阻止雪飞溅，以免挡住操作者视线，确保行驶安全；另一方面对滚刷收集起来的雪起到加速并扬雪、抛雪的作用；
6、可与多种汽车底盘配套使用，滚刷与车体采用安全可靠的快速连接方式，与雪铲能够方便简单快速互换，2-3分钟即可完成装卸，作业安全可靠；
7、滚刷全液压动力升降，左右偏转驾驶室内安装有电控操作平台，方便快捷；
8、框架结构采用高强度合金材料制成，抗冲击、耐疲劳；
9、驾驶员在驾驶室内即可对除雪滚刷进行各种动作的操作，方便快捷；
六、融雪撒布机参数特点
技术特点
1、 应用广：撒布粗盐、细盐、除冰剂、干沙、特种融雪剂等功能。2、 撒布均匀：撒布量、撒布宽度可调节。3、 高强防腐：高强碳结钢板，防腐处理。4、 装卸方便：整机采用可拆卸专用升降支撑系统，便于非作业状态存放。5、 防水防潮：料斗上方的棚布隔绝雨雪，防止融雪剂颗粒潮湿结块，棚布材料柔韧性好，经久耐用。6、 维护简便：可拆、可调的抛盘机构，便于安装、清洁。7、 粒料均匀：撒布机安装过滤网，可减少大颗粒或杂物进入设备，保证设备、行人和车辆安全。8、结构合理：箱体内特制减压装置、保护设备正常行。箱体采用 V 型料仓，结构简单可靠，使融雪剂自动落料，出料完全，无残留。9、动力强劲：全液压驱动，性能稳定，质量可靠。采用自带发动机动力，液压传动，刮板链条结构强制输送，刮板链条结构强制输送出料均匀可靠，维护方便。10、操作简单：启动、停机、撒布全部在驾驶室**，使设备操作方便、安全。
技术参数
型号 | RX-SBJ8000 融雪撒布机 |
料斗容积（m3） | 8m³ |
长*宽*高 | 5300*2250*1750 |
输料形式 | 链条输送 |
撒布量（可调）（g∕㎡） | 100~200 |
撒布宽度 m | 3~16 |
作业速度 km∕h | 2~--45 |
液压系统工作压力 | ≥16MPa |
液压流量 | 40（L/min） |
马达排量 | 420（ ml/r） |
撒布盘直径（ mm） | 500 |
撒布升降机构 | 调整高度 0-500mm |
**单元 | CBN10 |
动力源 | 液压马达传动 |
单缸 195F 风冷柴油发动机 | 9.2KW 电压12V |
附件 | 顶部防雨罩、爬梯、照明灯 |
输送系统（★技术亮点） 采用国内**的输送方式链条刮片输送。3500扭力齿轮箱带动，输送轻松不卡料，输送均匀，性能稳定。工作可靠、故障率低。
液压系统（★技术亮点）
优化设计的液压系统，系统内部热损耗小。装填与撒布可同步作业，工作效率高，作业循环时间短，操作简单等优点。

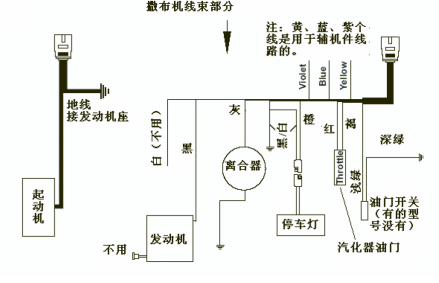

电气系统，见图 ：
撒布机电气系统图
安全性高（★技术亮点）

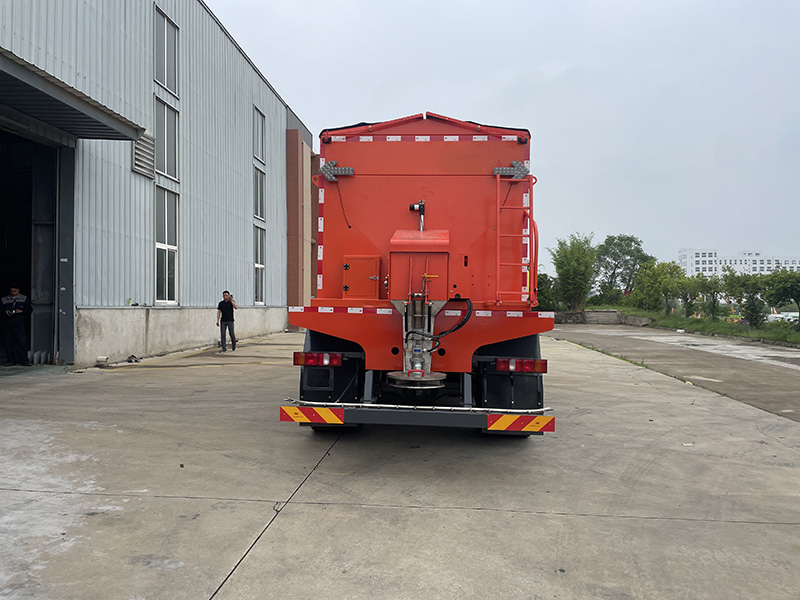

车尾不撒盘采用折叠式作业行驶更方便，尾闸门两侧设有仓门调节装置，停止工作时能快速清理仓内多余的融雪剂，双爆闪箭头灯视线差的天气能很好的提醒后面行驶的车辆保持车距。多道安全保护装置保证了操作工人的安全性；
