ABC5250TCXZZ6型除雪车产品介绍
（配置**重汽豪沃 25 吨底盘车，高速重型除雪铲、后置扫雪滚刷、融雪撒布机、融雪液水箱、路面随形破冰除雪机）
一、除雪车总述
二、除雪车主要技术规格与参数
三、除雪车作业装置参数
四、除雪铲（选装）
五、后置除雪滚
六、融雪撒布机
七、破冰除雪机
八、融雪液水箱（选装）
九、液压及电控、电气系统
十、整车特点
十一、售后服务
一、除雪车总述

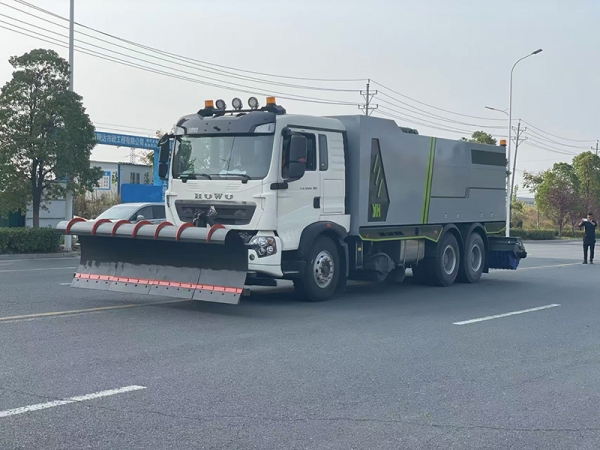

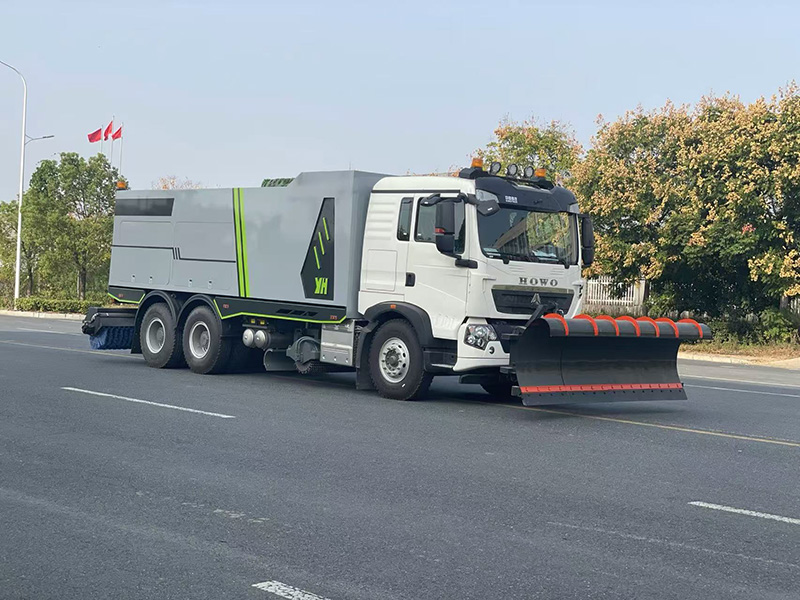

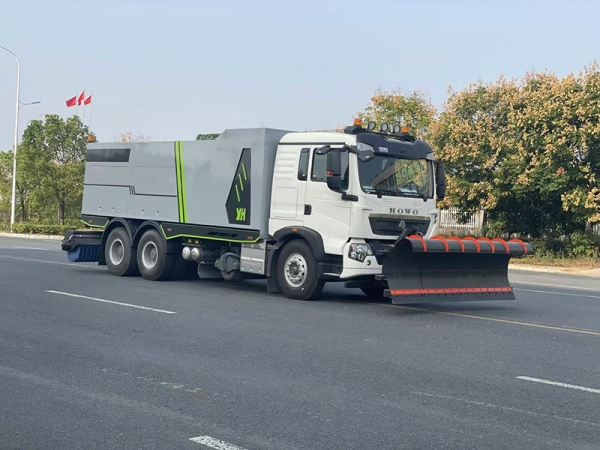

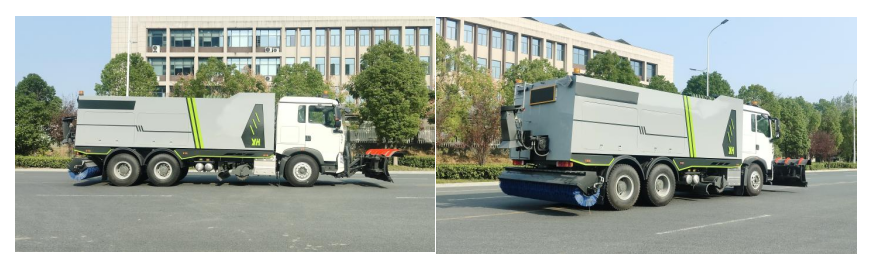

ABC5250TCXZZ6型除雪车用**重汽豪沃牌 25 吨底盘车、融雪撒布机、高速重型除雪铲、扫雪滚刷、破冰除雪机、融雪液水箱、液压及电控系统组成。该除雪车是将推雪，破冰、刮雪、扫雪、融雪的功能集于一体的机械式大型多功能破冰除雪车，该车集成智能模块、监控系统、诊断单元，液压 电控等**技术，完全达到人机**结合，实现破冰除雪，一步到位!既可以满足道路的日常清雪，也可满足特大雪灾的应急救援，性能优越，质量可靠，可广泛应用于机场、广场、城市道路、高速公路、普通公路、市政环卫、矿山**道路等各种路况的破冰除雪作业。
ABC5250TCXZZ6型除雪车构成：
Ø **重汽豪沃 25 吨底盘车；
Ø 高速重型推雪铲；
Ø 高速扫雪滚刷；（选装）
Ø 中置破冰除雪机；
Ø 融雪撒布机；
Ø 融雪液水箱；（选装）
Ø 液压与电控系统。
二、除雪车主要技术规格与参数
底盘配置：豪沃；TX5；寒区款；专用车；环卫；TX-W驾驶室；手动后视镜；主气囊+副简易型座椅；MC11.40-61发动机(带后取力)；轴距：4600+1350；HW19710变速箱+HW70直联式取力器；VPD95D前轴(盘)；MCX16ZG自调臂双后桥(鼓)；速比4.803；双层车架(8+5/300)；前后加强版多片簧(11/12)；博世方向机；标准版排气系统；专用车寒区包；ABS(4S/4M)；高位保险杠(金属)；普通车轮；12.00R20轮胎(混合花纹/16PR)；手电一体电动举升；300L油箱；旋钮式PTO；**重汽智能通D版。
整车技术参数
【主要技术参数】 | |||
产品** | 神百重工牌 | 公告批次 | 366 |
产品名称 | ABC5250TCXZZ6型除雪车 | 产品号 | ZSWPK7CD010 |
总质量(Kg) | 25000 | 罐体容积(m3) | |
额定载质量(Kg) | 8870,8805 | 外形尺寸(mm) | 9950×2500,2550×3100,3200 |
整备质量(Kg) | 16000 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2,3 | 载质量利用系数 | |
接近角/离去角(°) | 18/12 | 前悬/后悬(mm) | 1430/2410,1500/2340 |
轴数 | 3 | 轴距(mm) | 3200+1350,3175+1400,3800+1350,3775+1400,4100+1350,4075+1400,4300+1350,4275+1400,4600+1350,4575+1400,4900+1350,4875+1400,5200+1350,5175+1400,5800+1350,5775+1400,5740+1470,5800+1470 |
轴荷(Kg) | 7000/18000(二轴组) | **车速(Km/h) | 80,89,110 |
其它 | 该车主要专用装置为撒布机和除雪滚刷,用于冬季撒布融雪剂,扫雪,铲雪.选装除雪铲,仅在除雪作业时安装除雪铲,前部带安装架整车长度(mm/前伸(mm)接近角(°)对应关系为:9950/160/18.侧防护采用Q235材质螺栓连接,后部防护由专用装置代替,离地高度(mm):495.ABS型号/生产企业:4460046300/威伯科(上海)管理有限公司.选用轴距(mm):4600+1350.选装限速装置,**车速(km/h)为80或89.驾驶室顶部灯具仅在除雪作业时使用.仅采用钢板弹簧悬架. | ||
【底盘技术参数】 | |||
底盘型号 | ZZ1257N464GF1 | 底盘名称 | 载货汽车底盘（二类） |
**名称 | 豪沃牌 | 生产企业 | **重汽集团济南卡车股份有限公司 |
外形尺寸(mm) | 7180,8330,8630,8980,9730,10220,10430,11790,10150×2496×2920,3035,3335,3120,3635,3515 | 轮胎数 | 10 |
接近角/离去角(°) | 19/24,19/22,19/18,19/15 | 轮胎规格 | 315/80R22.5 16PR,295/80R22.5,12R22.5,12.00R20 16PR,11.00R20 |
钢板弹簧片数 | 11/12,11/10,10/12,4/12,4/5,3/10,3/4,2/4,4/-,3/-,2/-,4/-/-,3/-/-,2/-/- | 前轮距(mm) | 2015,2035,2060 |
燃料种类 | 柴油 | 后轮距(mm) | 1830/1830,1850/1850,1870/1870 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
MC07H.33-60 MC07H.29-60 MC09.35B-60 MC09.35-60 WP8.350E61 MC11.40-60 MC07.31-60 MC07.34-60 MC07H.35-60 WP10H400E62 MC09.38-60 WP9H350E62 MC11.40-61 WP7H270E62 WP7H300E62 WP7H320E62 MC07.29-60 MC07H.31-61 MC07H.35-61 WP8.350E62 | **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 潍柴动力股份有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 潍柴动力股份有限公司 **重型汽车集团有限公司 潍柴动力股份有限公司 **重型汽车集团有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 潍柴动力股份有限公司 | 7360 7360 8765 8765 7800 10518 6870 6870 7360 9500 8765 8800 10518 6800 6800 6800 6870 7360 7360 7800 | 240 213 260 260 257 297 228 251 257 294 279 257 297 199 221 235 213 228 254 257 |
三、作业装置参数
项目 | 内容 | 参数 | 备注 | ||
作 业 装 置 参 数 | 撒布机可选容积（L） | 6000\8000\10000三款容积可选 | |||
融雪撒布机箱体外形尺寸（长×宽×高（mm） | ≥6000x2100x1750 | ||||
撒盘 | 离地（mm） | 600 | |||
宽（mm） | 500 | ||||
动力说明 | 底盘取力 | ||||
液压系统额定压力（MPa） | 20±0.5 | ||||
液压油泵排量（ml/r） | 80/25 | ||||
液压油箱容积（L） | 约 50 | ||||
撒盐量(g/㎡) | 20～150无级调整 | ||||
撒布宽度（m） | 1-20无级调整 | ||||
自重（kg） | 2380 | ||||
破冰机外形尺寸（mm） | 2500*430*450 | ||||
作业宽度（mm） | 2200 | ||||
作业速度（km/h） | 30 | ||||
形式 | 斜齿镂空式 | ||||
扫雪滚刷外形尺寸 （长×宽×高）（mm） | 2500×1000×800 | ||||
除雪宽度 | ≧2000 | ||||
扫雪滚刷直径（mm） | ≧550 | ||||
左右偏转角 | ≥30° | ||||
作业速度（km/h） | 5-30 | ||||
实心**轮胎 | 400-8 | ||||
除雪铲外形尺寸 （长×宽×高）（mm） | 3300×1400×1100 | ||||
作业速度（km/h） | 30～40 | ||||
左右偏转角 | ≥30° | ||||
避障高度（mm） | 150 | ||||
材质/ 厚度(mm) | 铲刀 | Q460NH /16 | |||
侧板 | Q460NH/4.5 | ||||
三、除雪铲技术特点

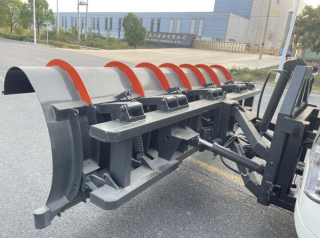

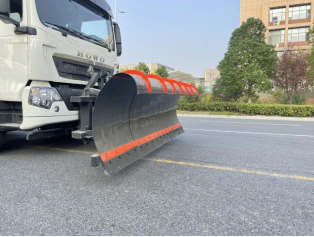

RXZ-3300型高速重型除雪铲（选装）
一、结构
主要由雪铲部分、雪铲高度调整机构、四连杆结构、活动架、固定支架、联接架、挂件、承重轮、**示灯、液压系统等组成。
二、主要技术参数
1、**推雪宽度（mm）：≥3300
2、**倾角推雪宽度（mm）：≥3052
3、左右摆角（°）：≥±32
4、上下倾角（°）：≥±5
5、避障高度（mm）：≥150
6、作业速度（km/h）：≥60
7、整机重量（Kg）：≥1050
8、铲体高度（mm）：≥1005
9、铲板厚度（mm）：≥5
10、铲刃厚度（mm）：≥16
11、离地**间隙（mm）：300-400
三、除雪铲性能特点
1、除雪铲选用**液压动力驱动，工作电压 24V。
2、除雪铲具有三段避障、自动复位功能，8个压簧，除雪时切削力大、速度快，扬雪距离远；
3、除雪铲采用液压**左右转向，转向角为±26°，便于轻松快速地改变清雪方向。便于清除人行道和板车道 上的薄雪。
4、钢结构加强设计，底部耐磨材质的刃板可以更换。刃板与推雪板之间用螺栓连接，更换维护方便快捷。
5、采用悬挂式连接架与汽车底盘快速连接，安装、拆卸方便，可以与前置雪刷实现快速互换。
6、**器可以完成对除雪机具的提升、下降和左右偏转功能，**器按键、操作手柄灵活可靠，操作方便。
7、可选装照明系统，满足夜间作业需求。
四、工作原理
除雪车高速前进时，推雪铲与除雪车行驶方向倾斜±30º，将雪推向除雪车一侧，残雪厚度不大于10mm。四连杆机构分段避障，每段都具有自动避障、自动复位功能，每个小铲板都采用单独的四连杆机构连接在推雪铲横梁上；具有浮动和随路面仿形功能；铲体采用抗弯曲的坚固箱式结构确保高稳定性；保持铲体浮动时，铲刃除雪倾角不变；具有摆角机械限位功能；在提升油缸的上端设有压力传感器，安全保护装置，保护升降油缸不受冲击；**的液压单元给雪铲的动作油缸提供动力，保护司机视野。雪铲与底盘车连接采用挂板式连接系统；配备**的**盒，驾驶员在驾驶室内即可对除雪铲进行各种动作的操作，方便快捷且安全可靠。
（可选装自带动力除雪滚/抛雪机/护栏清洗机）
五、除雪滚技术特点
.

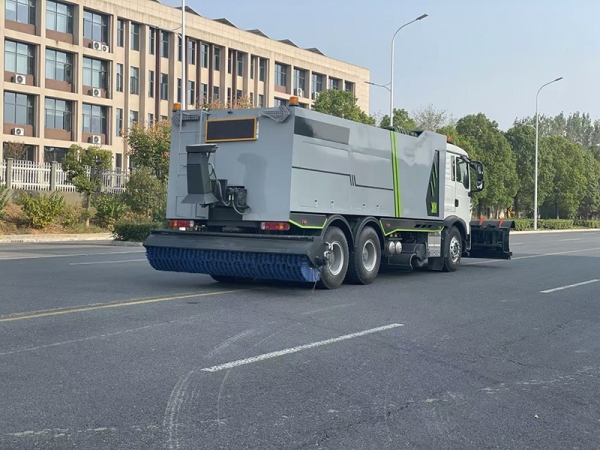

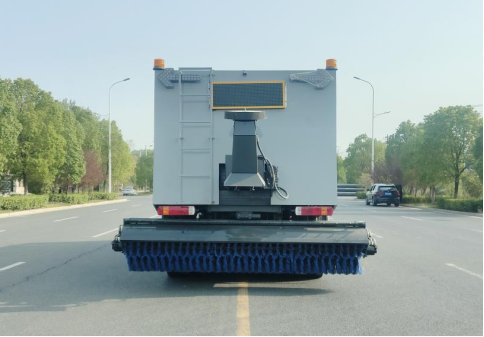

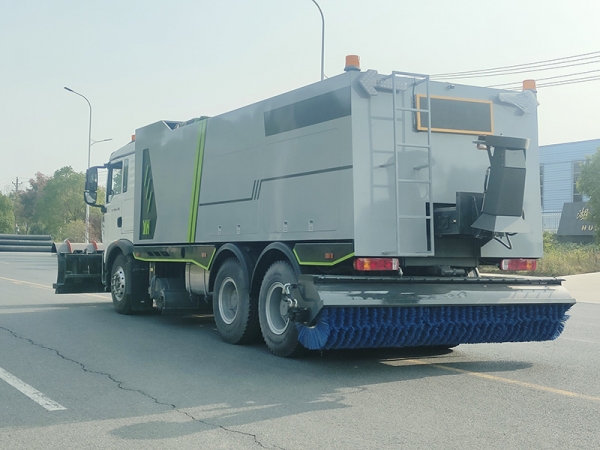

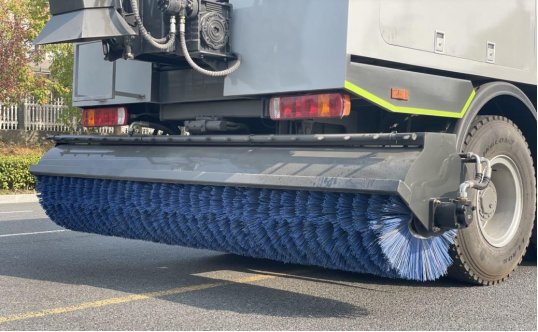

RXC-2500型后置除雪滚刷
一、结构
主要由防护罩、滚刷总成、旋转盘总成、滚刷横梁总成、行走轮总成、滚刷高度调整机构、活动架、固定支架、联接架、挂件、**示灯、液压系统等组成。
二、主要技术参数
1、除雪滚刷双向角度可调，左右摆角±30°，并随意可调。外形尺寸（长2500x宽1000x高800mm）。
2、作业宽度（mm）：≥2000mm
3、刷毛直径（mm）：≥550mm
4、转速（r/min）：70-250
5、左右摆角（°）：≥±30
6、扫雪厚度（mm）：≥90
7、刷毛材质：钢丝+聚丙烯
8、作业速度（km/h）：≥20
9、驾驶员在驾驶室内即可对除雪滚刷进行各种动作的操作，方便快捷且安全可靠。
10、除雪滚刷除雪作业中，随路面横坡坡度，自动调节功能。
11、除雪滚刷与车辆的安装及拆卸简单方便快捷。
12、除雪滚刷结构合理，作业时可将雪扫向一侧。
三、工作原理
它以底盘发动机取力器为动力源，带动液压马达高速旋转，进而驱动滚刷高速旋转，来清扫推雪装置作业后**下的残雪，提高路面的洁净率。
滚刷总成与旋转盘总成采用钟摆式方式连接，并用脚轮支撑相结合的结构。在遇到不平路段时，能够有效保证滚刷位置在除雪宽度方向上能随地势而变化，使刷轴与地面的距离保持在一定范围内，保证滚刷洁净度。旋转盘内有回转支撑轴承，连接在旋转盘上的辊刷总成，可以水平左右偏转，达到除雪要求。辊刷总成由液压马达驱动。
六、融雪撒布机技术特点
RXS-10000型 融雪剂撒布机
一、结构
链条输送，大扭矩减速器，液压马达传动，驾驶室可**，有电动防水布，V 型减压装置，料仓上方有过滤网，撒布机配有爬梯，照明灯。
二、主要技术参数
1、外形尺寸（mm）：≥6000x2100x1750
2、动力：液压马达传动
3、液压系统压力(Mpa)：≥16
4、液压流量(L/min)：40
5、融雪剂输送形式: 链条输送
6、马达排量(ml/r)：420
7、料仓容积(m³)：12
8、撒布宽度(m)：5～16可调
9、撒布量(g/㎡)：20～200
10、转盘直径（mm）：500
11、工作速度(km/h)：15～60 可调
12、**单元: CBN10
13、底盘取力
14、整机采用刮板链条式输送，抛盘采用不锈钢材质。
15、附件;顶部设有防雨罩
16、料仓震动器（选
