ABC5250TCXZZ6型除雪车产品介绍
（配置**重汽豪沃 25 吨底盘车、高速重型除雪铲、除雪滚、融雪撒布机）
一、除雪车总述
二、除雪车主要技术规格与参数
三、除雪车作业装置参数
四、除雪铲（选装）
五、除雪滚（选装）
五、融雪撒布机
六、液压及电控、电气系统
七、售后服务

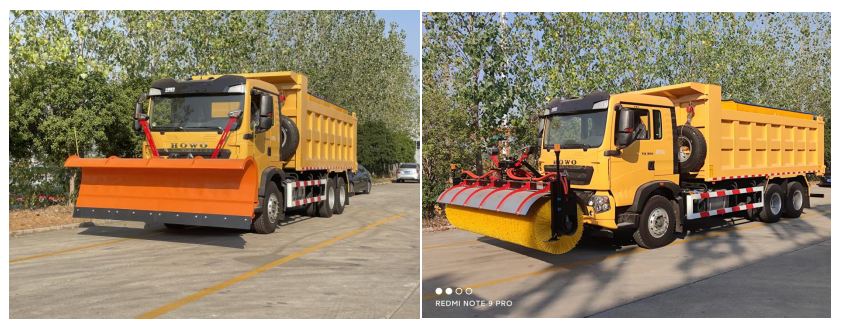

一、除雪车总述
ABC5250TCXZZ6型除雪车用**重汽豪沃牌 25 吨底盘车、融雪撒布机、高速重型除雪铲、液压及电控系统组成。该除雪车是将推雪、铲雪、扫雪、融雪的功能集于一体的机械式大型多功能破冰除雪车，该车集成智能模块、监控系统、诊断单元，液压 电控等**技术，完全达到人机**结合，实现破冰除雪，一步到位!既可以满足道路的日常清雪，也可满足特大雪灾的应急救援，性能优越，质量可靠，可广泛应用于机场、广场、城市道路、高速公路、普通公路、市政环卫、矿山**道路等各种路况的破冰除雪作业。
ABC5250TCXZZ6型除雪车构成：
Ø **重汽豪沃 25 吨底盘车；
Ø 高速重型推雪铲（选装）
Ø 除雪滚（选装）
Ø 融雪撒布机；
Ø 液压与电控系统。
二、除雪车主要技术规格与参数

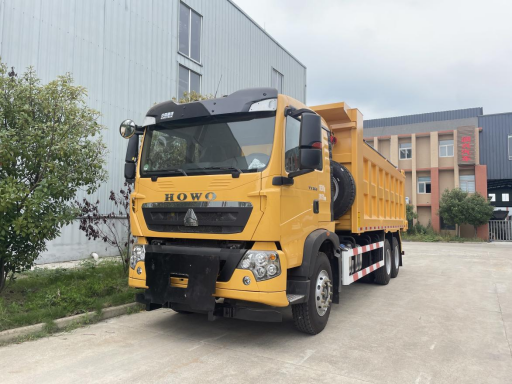

底盘配置：豪沃；TX5；基础款；专用车；环卫；TX-K驾驶室；手动后视镜；主气囊+副简易型座椅；MC07H.35-60发动机；9JSD150T-B变速箱+QH70法兰式取力器；VGD75自调臂前轴(鼓)；MCJ11BGY自调臂双后桥(鼓)；速比4.63；双层车架(8+5/280)；前后加强版多片簧(11/10)；博世方向机；公路版进气系统；标准版排气系统；ABS(4S/4M)；中位保险杠(非金属)；普通车轮；11.00R20轮胎(混合花纹/18PR)；手电一体电动举升；300L油箱；旋钮式PTO；**重汽智能通D版(专项作业车)；机械式电源开关；
整车技术参数
【主要技术参数】 | |||
产品** | 神百重工牌 | 公告批次 | 366 |
产品名称 | ABC5250TCXZZ6型除雪车 | 产品号 | ZSWPK7CD010 |
总质量(Kg) | 25000 | 罐体容积(m3) | |
额定载质量(Kg) | 8870,8805 | 外形尺寸(mm) | 9950×2500,2550×3100,3200 |
整备质量(Kg) | 16000 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2,3 | 载质量利用系数 | |
接近角/离去角(°) | 18/12 | 前悬/后悬(mm) | 1430/2410,1500/2340 |
轴数 | 3 | 轴距(mm) | 3200+1350,3175+1400,3800+1350,3775+1400,4100+1350,4075+1400,4300+1350,4275+1400,4600+1350,4575+1400,4900+1350,4875+1400,5200+1350,5175+1400,5800+1350,5775+1400,5740+1470,5800+1470 |
轴荷(Kg) | 7000/18000(二轴组) | **车速(Km/h) | 80,89,110 |
其它 | 该车主要专用装置为撒布机和除雪滚刷,用于冬季撒布融雪剂,扫雪,铲雪.选装除雪铲,仅在除雪作业时安装除雪铲,前部带安装架整车长度(mm/前伸(mm)接近角(°)对应关系为:9950/160/18.侧防护采用Q235材质螺栓连接,后部防护由专用装置代替,离地高度(mm):495.ABS型号/生产企业:4460046300/威伯科(上海)管理有限公司.选用轴距(mm):4600+1350.选装限速装置,**车速(km/h)为80或89.驾驶室顶部灯具仅在除雪作业时使用.仅采用钢板弹簧悬架. | ||
【底盘技术参数】 | |||
底盘型号 | ZZ1257N464GF1 | 底盘名称 | 载货汽车底盘（二类） |
**名称 | 豪沃牌 | 生产企业 | **重汽集团济南卡车股份有限公司 |
外形尺寸(mm) | 7180,8330,8630,8980,9730,10220,10430,11790,10150×2496×2920,3035,3335,3120,3635,3515 | 轮胎数 | 10 |
接近角/离去角(°) | 19/24,19/22,19/18,19/15 | 轮胎规格 | 315/80R22.5 16PR,295/80R22.5,12R22.5,12.00R20 16PR,11.00R20 |
钢板弹簧片数 | 11/12,11/10,10/12,4/12,4/5,3/10,3/4,2/4,4/-,3/-,2/-,4/-/-,3/-/-,2/-/- | 前轮距(mm) | 2015,2035,2060 |
燃料种类 | 柴油 | 后轮距(mm) | 1830/1830,1850/1850,1870/1870 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
MC07H.33-60 MC07H.29-60 MC09.35B-60 MC09.35-60 WP8.350E61 MC11.40-60 MC07.31-60 MC07.34-60 MC07H.35-60 WP10H400E62 MC09.38-60 WP9H350E62 MC11.40-61 WP7H270E62 WP7H300E62 WP7H320E62 MC07.29-60 MC07H.31-61 MC07H.35-61 WP8.350E62 | **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 潍柴动力股份有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 潍柴动力股份有限公司 **重型汽车集团有限公司 潍柴动力股份有限公司 **重型汽车集团有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 **重型汽车集团有限公司 潍柴动力股份有限公司 | 7360 7360 8765 8765 7800 10518 6870 6870 7360 9500 8765 8800 10518 6800 6800 6800 6870 7360 7360 7800 | 240 213 260 260 257 297 228 251 257 294 279 257 297 199 221 235 213 228 254 257 |
三、作业装置参数
项目 | 内容 | 参数 | 备注 | ||
作 业 装 置 参 数 | 撒布机可选容积（L） | 6000\8000\10000三款容积可选 | |||
融雪撒布机箱体外形尺寸长×宽×高（mm） | ≥5300x2250x1750 | ||||
撒盘 | 离地（mm） | 600 | |||
宽（mm） | 500 | ||||
动力说明 | 底盘取力 | ||||
液压系统额定压力（MPa） | 20±0.5 | ||||
液压油泵排量（ml/r） | 80/25 | ||||
液压油箱容积（L） | 约 50 | ||||
撒盐量(g/㎡) | 20～150无级调整 | ||||
撒布宽度（m） | 1-20无级调整 | ||||
自重（kg） | 2380 | ||||
除雪铲外形尺寸 （长×宽×高）（mm） | 3300×1400×1100 | ||||
作业速度（km/h） | 30～40 | ||||
左右偏转角 | ≥30° | ||||
避障高度（mm） | 150 | ||||
材质/ 厚度(mm) | 铲刀 | Q460NH /16 | |||
侧板 | Q460NH/4.5 | ||||
四、除雪铲技术特点

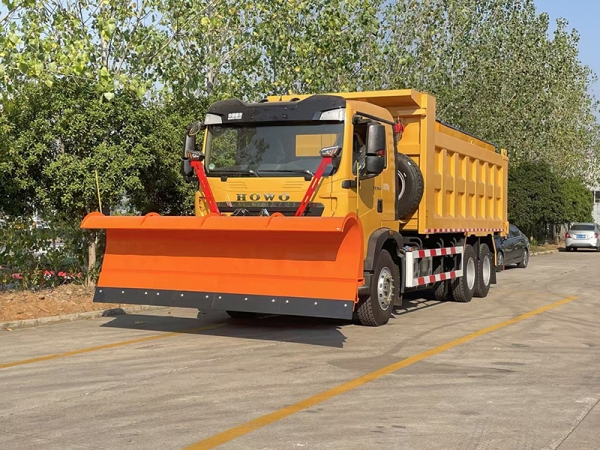

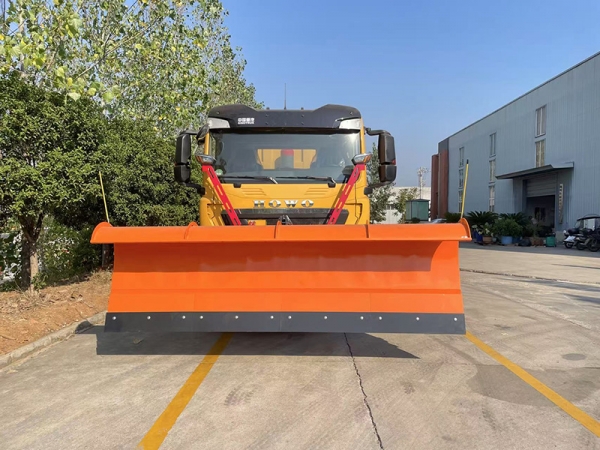

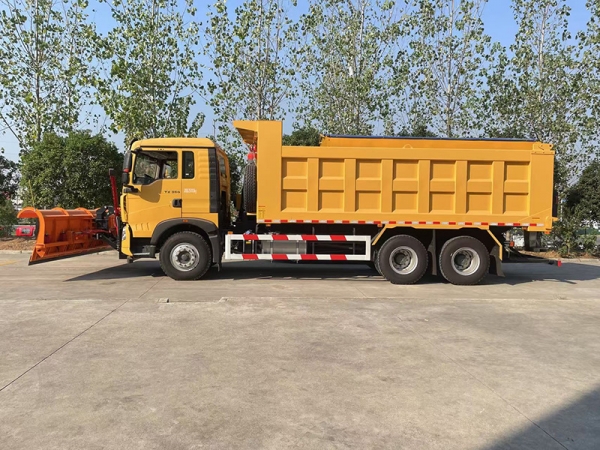

RXZ-3300型高速重型除雪铲（选装）
一、结构
主要由雪铲部分、雪铲高度调整机构、四连杆结构、活动架、固定支架、联接架、挂件、承重轮、**示灯、液压系统等组成。
二、主要技术参数
1、**推雪宽度（mm）：≥3300
2、**倾角推雪宽度（mm）：≥3052
3、左右摆角（°）：≥±32
4、上下倾角（°）：≥±5
5、避障高度（mm）：≥150
6、作业速度（km/h）：≥60
7、整机重量（Kg）：≥1050
8、铲体高度（mm）：≥1005
9、铲板厚度（mm）：≥5
10、铲刃厚度（mm）：≥16
11、离地**间隙（mm）：300-400
三、除雪铲性能特点
1、除雪铲选用**液压动力驱动，工作电压 24V。
2、除雪铲具有四段避障、自动复位功能，8个压簧，除雪时切削力大、速度快，扬雪距离远；
3、除雪铲采用液压**左右转向，转向角为±26°，便于轻松快速地改变清雪方向。便于清除人行道和板车道上的薄雪。
4、钢结构加强设计，底部耐磨材质的刃板可以更换。刃板与推雪板之间用螺栓连接，更换维护方便快捷。
5、采用悬挂式连接架与汽车底盘快速连接，安装、拆卸方便，可以与前置雪刷实现快速互换。
6、**器可以完成对除雪机具的提升、下降和左右偏转功能，**器按键、操作手柄灵活可靠，操作方便。
7、可选装照明系统，满足夜间作业需求。
四、工作原理
除雪车高速前进时，推雪铲与除雪车行驶方向倾斜±30º，将雪推向除雪车一侧，残雪厚度不大于10mm。四连杆机构分段避障，每段都具有自动避障、自动复位功能，每个小铲板都采用单独的四连杆机构连接在推雪铲横梁上；具有浮动和随路面仿形功能；铲体采用抗弯曲的坚固箱式结构确保高稳定性；保持铲体浮动时，铲刃除雪倾角不变；具有摆角机械限位功能；在提升油缸的上端设有压力传感器，安全保护装置，保护升降油缸不受冲击；**的液压单元给雪铲的动作油缸提供动力，保护司机视野。雪铲与底盘车连接采用挂板式连接系统；配备**的**盒，驾驶员在驾驶室内即可对除雪铲进行各种动作的操作，方便快捷且安全可靠。
（可选装自带动力除雪滚/抛雪机/护栏清洗机）
五、除雪滚（选装）

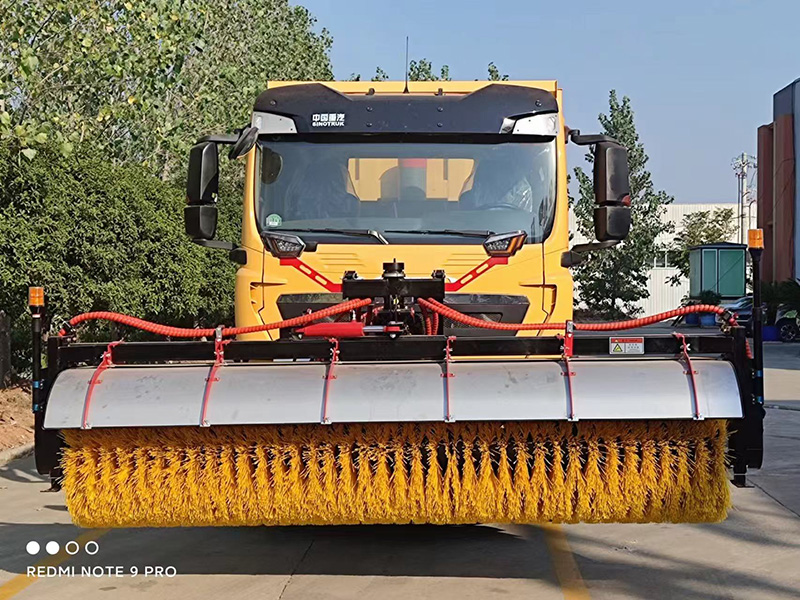

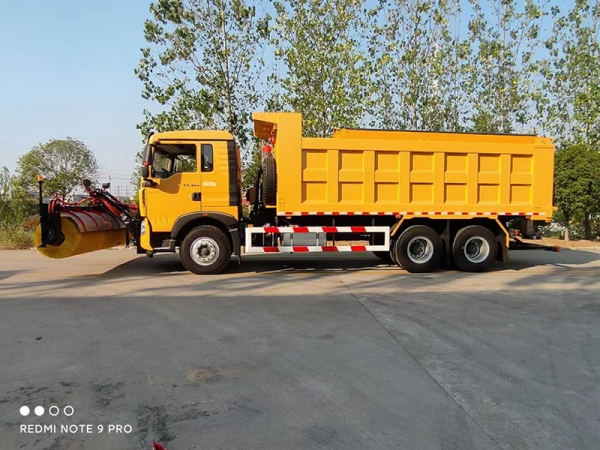

RXC-3500型除雪滚刷
一、结构
主要由防护罩、滚刷总成、滚刷横梁总成、行走轮总成、滚刷高度调整机构、活动架、固定支架、联接架、挂件、**示灯、液压系统等组成。
二、技术参数
1 | 外形尺寸： ≥3500mm×≥2100mm×≥1800mm |
2 | 雪刷宽度： ≥3300 mm； |
3 | 滚刷直径：800 mm； |
4 | 刷片类型：凹凸式； |
5 | 刷毛材质：进口尼龙、镀锌钢丝； |
6 | 转速：400r/min； |
7 | 安全示宽灯：2根柔光LED灯柱带弹性底座； |
8 | 马达数量：两台； |
9 | 马达排量：310ml/r； |
10 | 摆角形式：双液压油缸； |
11 | 液压**偏转角度： ±30 ° ; |
12 | 上下浮动角度：15 ° ; |
13 | 支撑轮数量：2 个；350-100 |
14 | 定位支撑机构规格：410×150 mm； |
15 | 定位定位支撑机构轮胎材质：实心耐磨橡胶轮胎； |
16 | 作业速度：5-40 km/h； |
17 | 雪花飞溅挡雪板：1 件； |
18 | 液压油箱：80L； |
19 | 大功率温控散热器当液压油温度达到50度时自动启动开始散热； |
20 | 快插接头：进口； |
21 | 采用梯形四连杆机构，框架摆动自适应系统； |
22 | 液压马达与滚刷连接形式：通过聚氨酯材质的弹性联轴器插入刷轴提供动力； |
23 | 操控系统采用驾驶室内一体化**器**，在驾驶室内即可方便**滚刷工作； |
24 | 刷毛为聚丙乙烯材质，高韧性，使用寿命长，刷毛耐磨损、弹性抗弯曲、不损坏路面； |
25 | 刷毛与地面接触高度可根据需求通过调轴方式自动调整，刷毛磨损后可通过连调整杆用简单方式对滚刷进行单侧高度调整；雪刷可以自动适应路面横坡变化角度，可以保持与地面切合及扫雪**受力角，遇不平路面自动仿形； |
26 | 滚刷前设有挡雪板，一方面有效的阻止雪飞溅，以免挡住操作者视线，确保行驶安全；另一方面对滚刷收集起来的雪起到加速并扬雪、抛雪的作用； |
27 | 滚刷支撑轮采用实心轮胎，随动转，滚刷与地面接触面积可调整； |
28 | 滚刷四连杆升降系统自带偏转结构，可进行横向地面仿型，自适应不平度在10 度范围内的横向路面； 清扫作业时滚刷可根据路面情况、降雪情况，通过回转油缸进行左、右调节，可保证机组前进时被清扫的积雪沿滚刷轴方向向道边一侧堆积， 以达到**清扫效果； |
29 | 滚刷与车体采用安全可靠的快速连接方式，与配套车辆快速完成拆装，与雪铲 能够方便简单快速互换。 |
六、融雪撒布机技术特点

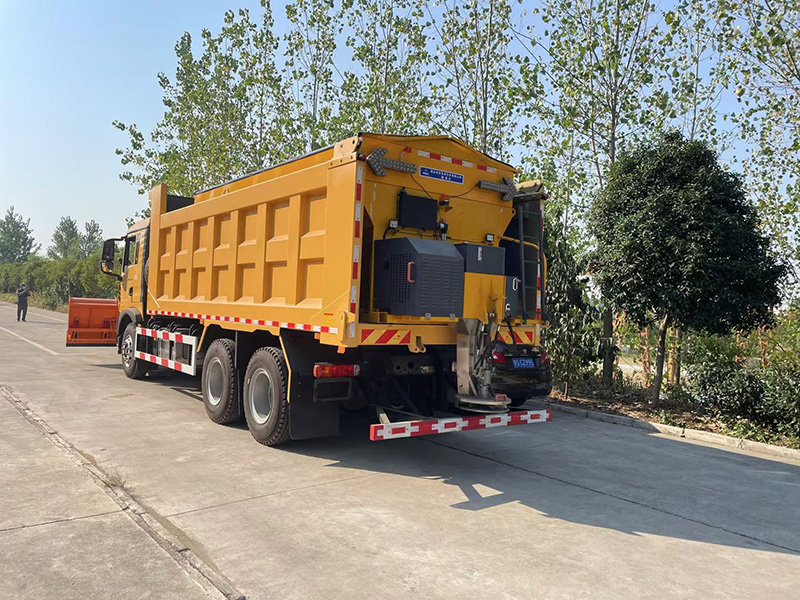

RXS-10000型 融雪剂撒布机
一、结构
链条输送，大扭矩减速器，液压马达传动，驾驶室可**，防水布，V 型减压装置，料仓上方有过滤网，撒布机配有爬梯，照明灯。
二、主要技术参数
1、外形尺寸（mm）：≥5300x2250x1750
2、动力：液压马达传动
3、液压系统压力(Mpa)：≥16
4、液压流量(L/min)：40
5、融雪剂输送形式: 链条输送
6、马达排量(ml/r)：420
7、料仓容积(m³)：10
8、撒布宽度(m)：1～20可调
