ABC5255TCXSX6型除雪车产品介绍
（配置中国陕汽 25 吨底盘车，前置重型推雪铲、扫雪滚刷、融雪撒布机、除冰侧铲、除冰腰铲）
一、除雪车总述
ABC5255TCXSX6型除雪车用中国陕汽 25 吨底盘车，上装由融雪撒布机、推雪铲、扫雪滚刷、除冰腰铲、除冰侧铲、液压及电控系统组成。该除雪车是将推雪，铲雪、刮雪、扫雪、融雪的功能集于一体的机械式大型多功能破冰除雪车，该车集成智能模块、监控系统、诊断单元，液压电控等先进技术，完全达到人机完美结合，实现破冰除雪，一步到位!既可以满足道路的日常清雪，也可满足特大雪灾的应急救援，性能优越，质量可靠，可广泛应用于机场、广场、城市道路、高速公路、市政环卫、矿山部队道路等各种路况的破冰除雪作业。
ABC5255TCXSX6型除雪车除雪车构成：
Ø 中国陕汽 25 吨底盘车；Ø 前置推雪铲；Ø 扫雪滚刷；Ø 除冰腰铲；Ø 除冰侧铲；Ø 融雪撒布机；
二、功能用途及特点
该产品采用符合国六排放标准的陕汽SX1259MC4C1底盘，更加节能和经济，整车操作简便、作业范围广、机动、灵活，效率高
。
——整车车身呈流线型设计，外形美观。
——冬季扫、铲雪，尾部撒融雪剂防止路面结冰。其他季节可以运输货物。
——推雪铲独立液压系统，性能稳定，专用铲刀，整体避障，工作可靠；
——底盘按雪地车设计，作业安全；
——工作效率高，作业循环时间短，操作简单、故障率低；
——除雪滚刷刷片直径大、使用寿命长、更换方便快捷；
——操作智能化；驾驶室内一键操作.
——融雪撒布机链条刮片输送方式等，稳定性强、撒布均匀。
——腰铲一体化制作而成，增加侧排能力，积雪不堆积；
——侧铲通过雪板推力的曲面导板形成侧向力，侧向抛出积雪，实现高速清雪。
三、主要技术参数及配置

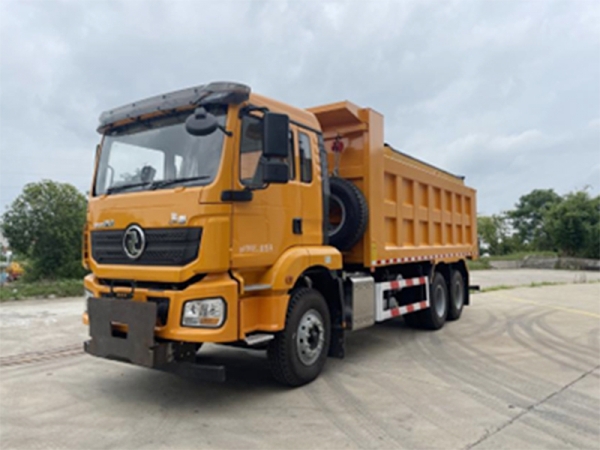

底盘配置: 陕汽新标准驾驶室,底盘型号：SX1259MC4C1,驱动6×4，发动机国六潍柴350马力，型号：WP8.350E61,变速箱法士特10档, 前桥MAN7.5T,后桥16TMAN双级，速比5.262, 轴距4575+1400,轮胎12.00R20 16PR，300L铝合金油箱，驾驶室液压悬置、空气主座椅、 手动翻转、电动空调、电动摇窗机、天行健智雅版、180Ah免维护蓄电池、ABS、车下启动熄火功能、QH50右侧法兰取力、中控锁。
多功能除雪车主要技术参数见表
项目 | 内容 | 参数 | 备注 |
整 车 参 数 | 外形尺寸 （长×宽×高）（mm） | 9720/9920/10200×2550×3350/3450/3650 | |
最大总质量（kg） | 25000 | ||
整车整备质量（kg） | 14600/15300/16000 | ||
额定载质量（kg） | 10270/9570/8870 | ||
接近角/离去角（°） | 16/12，16/11，16/10 | ||
前悬/后悬（mm） | 1525/2260，1525/2460，1525/2740 | ||
驾驶室准乘人数 | 2 | ||
底 盘 参 数 | 底盘型号/厂家 | SX1259MC4C1 | |
轴距（mm） | 4575+1400 | ||
底盘发动机型号/厂家 | 潍柴动力WP8.350E61 | ||
底盘发动机额定 功率/排量[kW/（ML）] | 257/7800 | ||
变速器型号 | 法士特10档 | ||
最高车速（km/h） | 89,100 | ||
轮胎规格 | 12.00R20 16PR | ||
轴数 | 3 | ||
钢板弹簧片（前/后） | 10/12 | ||
轮距（前/后）mm | 2036,1860/1860 | ||
轮胎数 | 10 | ||
燃油种类 | 柴油 |
主要技术参数（续）
项目 | 内容 | 参数 | 备注 | |
作 业 装 置 参 数
| 撒布机可选容积（L） | 10000 | ||
融雪撒布机箱体外形尺寸（长×宽×高mm） | 5300×2250×1950（10000L） | |||
撒盘 | 离地（mm） | 600 | ||
宽（mm） | 500 | |||
动力说明 | 底盘/发动机取力 | |||
液压系统额定压（MPa） | 20±0.5 | |||
液压油泵排量（ml/r） | 80/25 | |||
撒盐量(g/㎡) | 20～200无级调整 | |||
撒布宽度（m） | 1-20无级调整 | |||
自重（kg） | 2780 | |||
扫雪滚刷外形尺寸 （长×宽×高）（mm） | 3300×1260×1650 | |||
扫雪滚刷直径（mm） | 800 | |||
左右偏转角 | ≥30° | |||
作业速度（km/h） | 5-30 | |||
实心辅助轮胎 | 400-8 | |||
除雪铲外形尺寸 （长×宽×高）（mm） | 3300×1100×1450 | |||
作业速度（km/h） | 30～40 | |||
左右偏转角 | ≥30° | |||
避障高度（mm） | 260 | |||
除冰腰铲宽度（mm） | 3300 | |||
左右偏转 | ≥30° | |||
避障高度（mm） | 50 | |||
作业速度（km/h） | 40-60 | |||
除冰侧铲宽度（mm） | 2400 | |||
避障高度（mm） | 150 | |||
偏转角度 | ≥30° | |||
四、除雪铲技术特点（选装）

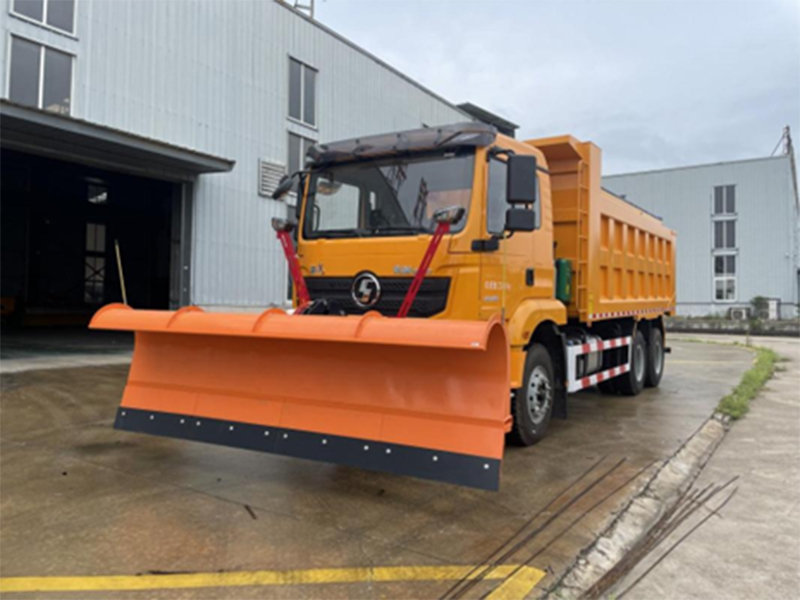

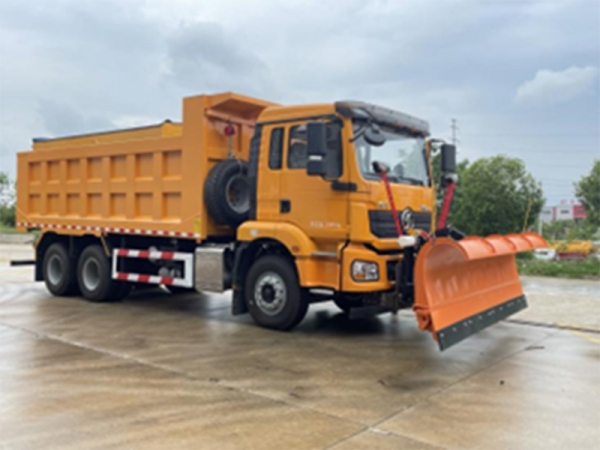

RXZ-3300 型重型除雪铲
一、结构
主要由雪铲部分、雪铲高度调整机构、活动架、固定支架、联接架、挂件、承重轮、警示灯、液压系统等组成。
二、铲板结构说明
1、避障系统说明：当铲刃遇到道钉，减速凸凌、接缝、异物阻碍时，除雪铲能在外力作用下整体翻转避障，自动复位。铲体可以左右摆动，自动适应路面。
2、铲板一次性压铸。后部安装6套加强筋。整体焊接。
3、铲刀固定座与铲板连接处，用螺母固定，更换方便。
4、储存支脚：固定于升降支架两侧，非工作状态下，只需拔下固定插销即可将雪铲固定储存。工作状态下，可直接将支脚收回并固定于罩体上。
三、除雪铲主要特点
1、材质厚度：铲板材质Q345厚≥5毫米，铲刀材质65猛钢热处理
2、结构合理：犁板式除雪铲，双向角度随意可调。
3、性能可靠：液压操作，方便可靠。
4、适配性强：适用于各种12吨以上载货汽车。
5、作业灵活：除雪作业中，按路面横坡坡度，除雪铲铲刀具有自动调节功能。铲刃采用整体避障，越障后可以快速自动复位。
6、独有避障：除雪板上部为整体式，避让功能采用铲体整体避让，当除雪铲铲刀任意一点遇到障碍均可通过，又可避免推雪量过大时，除雪铲翻转，
并能有效地保护除雪铲及车辆的安全。
7、专用快速连接装置：采用快速连接装置，除雪铲的安装、拆卸方便快捷。
8、设计合理：除雪铲结构合理，可将雪推向一侧，并能起到抛雪功能，除雪铲设防雪棚，防止雪飞溅到作业车挡风玻璃上，以免影响驾驶员视线。
9、操作简便：驾驶员在驾驶室内操作(遥控系统)，安全可靠。
四、除雪铲主要技术参数
产品型号 | RX-Z-3300型（重型除雪铲） |
外形尺寸(mm) | 3300*1100*1450 |
有效工作宽度(mm) | 3000-3300 |
雪铲总重(㎏) | 约1200㎏ |
除雪厚度（mm） | ≤200 |
避障方式 | 扭簧整体翻转避让 |
可避障高度（mm） | 300 |
作业速度（km/h） | ≧30 |
左右偏转角度 | ±30° |
上下倾角（°） | ≥±5 |
连接方式： | 挂板下压臂式 |
最低作业温度（°C） | ≥-40 |
控制方式︱驱动方式 | 遥控|独立液压单元 |
五、除雪滚技术特点（选装）

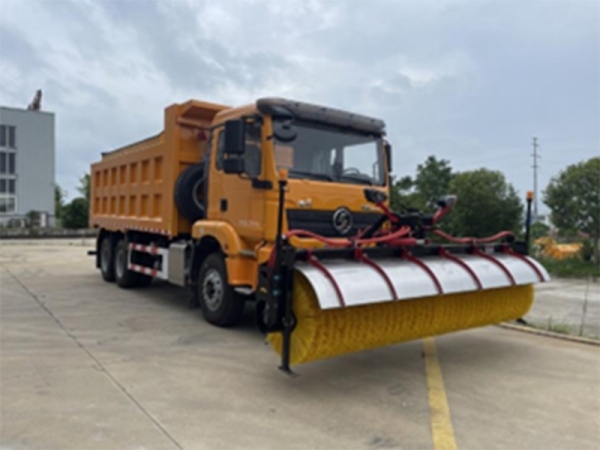

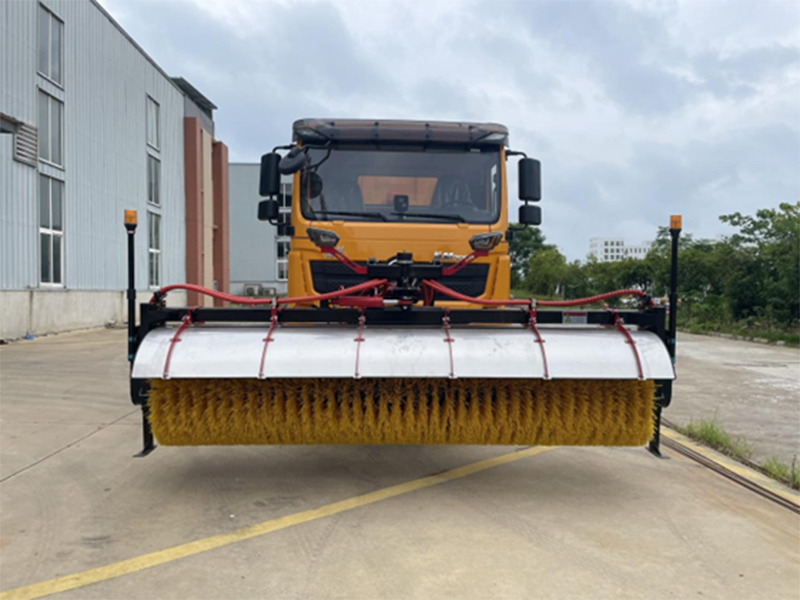

RXC-3300型除雪滚刷
一、结构
主要由滚刷总成、滚刷横梁总成、支撑轮、滚刷高度调整机构、活动架、固定支架、联接架、挂件、液压系统、照明系统等组成。
RXC-3300系列滚刷，是一款集效果、经济于一体、有着较高性价比的除雪滚刷。在保证滚刷的清扫效果的同时兼顾经济。该款滚刷转速高、扭矩大、清雪效果好，清扫洁净度高，可广泛应用于公路、城市道路、机场及高速公路的积雪、沙石等清扫工作。目前已广泛应用于国内各地冬季除雪作业，并深受用户好评。
技术参数
产品型号 | RX-S-3300型 |
外形尺寸(mm) | 3300*1260*1650 |
作业速度（km/h） | 5km/h～20km/h |
清雪宽度（mm） | 2600～3000 |
左右角度（°） | ≥30 |
滚刷刷片直径（mm） | 800 |
与底盘车连接方式 | 驶入式快换连接 |
轮胎 | 双侧轮胎 |
刷毛材质 | 聚乙丙烯钢丝混合 |
控制方式︱驱动方式 | 遥控|独立液压单元 |
主要特点
1、采用双侧液压马达，液压马达与滚刷刚性连接，直接驱动；
2、滚刷刷毛为进口聚丙乙烯材质，高韧性，刷毛耐磨损、弹性抗弯曲、不损坏路面；使用寿命≥300h，刷毛耐磨损、弹性抗弯曲、不损坏路面；
3、滚刷利用装载机的大臂进行提升，左右偏转采用连杆调整，降低设备故障率；
4、采用双侧调整杆调整刷毛的离地高度，使滚刷与被清扫路面左右平行；
5、滚刷前设有挡雪板，一方面有效的阻止雪飞溅，以免挡住操作者视线，确保行驶安全；另一方面对滚刷收集起来的雪起到加速并扬雪、抛雪的作用；
6、可与多种汽车底盘配套使用，滚刷与车体采用安全可靠的快速连接方式，与雪铲能够方便简单快速互换，2-3分钟即可完成装卸，作业安全可靠；
7、滚刷全液压动力升降，左右偏转驾驶室内安装有电控操作平台，方便快捷；
8、框架结构采用高强度合金材料制成，抗冲击、耐疲劳；
9、驾驶员在驾驶室内即可对除雪滚刷进行各种动作的操作，方便快捷；

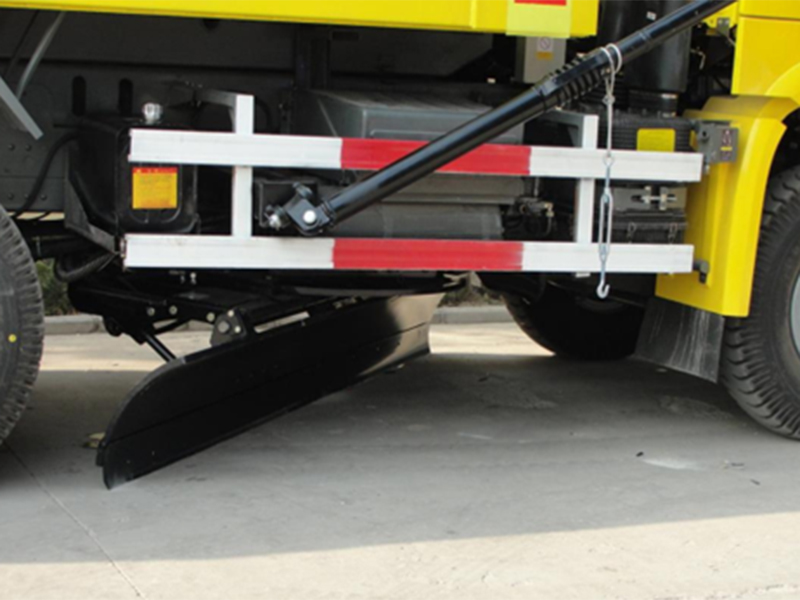

六、除冰腰铲（选装）
