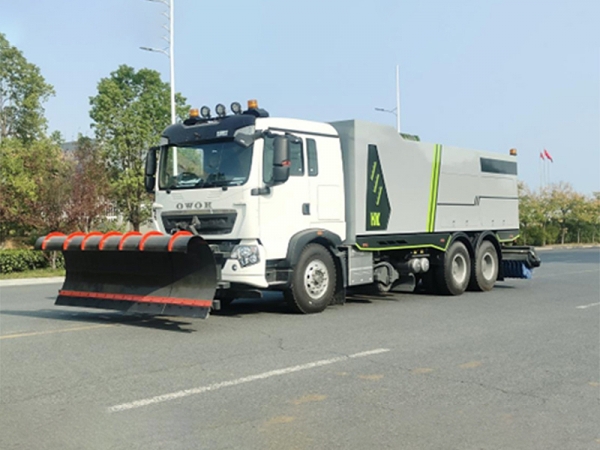

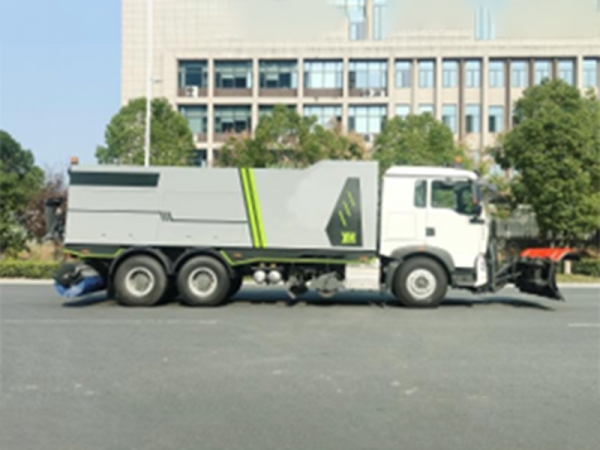

ABC5250TCXZZ6型除雪车产品介绍
（配置中国重汽豪沃 25 吨底盘车，高速重型除雪铲、前置除雪滚刷、后置扫雪滚刷、融雪撒布机、融雪液水箱、吹雪装置、路面随形破冰除雪机）
一、除雪车总述
ABC5250TCXZZ6型除雪车用中国重汽豪沃牌 25 吨底盘车、融雪撒布机、高速重型除雪铲、扫雪滚刷、吹雪装置、破冰除雪机、融雪液水箱、液压及电控系统组成。该除雪车是将推雪，破冰、刮雪、扫雪、吹雪、融雪的功能集于一体的机械式大型多功能破冰除雪车，该车集成智能模块、监控系统、诊断单元，液压 电控等先进技术，完全达到人机完美结合，实现破冰除雪，一步到位!既可以满足道路的日常清雪，也可满足特大雪灾的应急救援，性能优越，质量可靠，可广泛应用于机场、广场、城市道路、高速公路、普通公路、市政环卫、矿山部队道路等各种路况的破冰除雪作业。
ABC5250TCXZZ6型除雪车构成：
Ø 中国重汽豪沃 25 吨底盘车；
Ø 高速重型推雪铲；（选装）
Ø 前置扫雪滚刷；（选装 ）
Ø 后置扫雪滚刷；
Ø 中置破冰除雪机；
Ø 融雪撒布机；
Ø 融雪液水箱；（选装）
Ø 吹雪装置；（选装）
Ø 液压与电控系统；
二、功能用途及特点
该产品采用符合国六排放标准的重汽底盘，更加节能和经济，整车操作简便、作业范围广、机动、灵活，效率高。
——整车车身呈流线型设计，外形美观。
——冬季扫雪、铲雪、破冰、尾部撒融雪剂防止路面结冰。
——推雪铲独立液压系统，性能稳定，专用铲刀，整体避障，工作可靠；
——底盘按雪地车设计，作业安全；
——工作效率高，作业循环时间短，操作简单、故障率低；
——后置除雪滚刷聚丙烯钢丝混合材质、使用寿命长、更换方便快捷；
——中置破冰；双液压驱动强力破冰辊，高强耐磨合金钢除冰侧铲，高效破冰除雪，不伤路面；
——操作智能化；驾驶室内一键操作.
——融雪撒布机链条刮片输送方式等，稳定性强、撒布均匀。
三、除雪车主要技术规格与参数
底盘配置：豪沃；TX5；专用车；环卫；TX-W驾驶室；手动后视镜；主气囊+副简易型座椅；MC11.40-61发动机(带后取力)；轴距：4600+1350；HW19710变速箱+HW70直联式取力器；VPD95D前轴(盘)；MCX16ZG自调臂双后桥(鼓)；速比4.803；双层车架(8+5/300)；前后加强版多片簧(11/12)；博世方向机；标准版排气系统；专用车寒区包；ABS(4S/4M)；高位保险杠(金属)；普通车轮；12.00R20轮胎(混合花纹/16PR)；手电一体电动举升；300L油箱；旋钮式PTO；中国重汽智能通D版。
多功能除雪车主要技术参数见表
【主要技术参数】 | |||
产品商标 | 神百重工牌 | 公告批次 | 387 |
产品名称 | ABC5250TCXZZ6型除雪车 | 产品号 | FB1387R8302 |
总质量(Kg) | 25000 | 罐体容积(m3) | |
额定载质量(Kg) | 8870,8805,9370,9305 | 外形尺寸(mm) | 9950×2500,2550×3100,3200,3450,3650 |
整备质量(Kg) | 16000,15500 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2,3 | 载质量利用系数 | |
接近角/离去角(°) | 18/12 | 前悬/后悬(mm) | 1430/2410,1500/2340 |
轴数 | 3 | 轴距(mm) | 3200+1350,3175+1400,3800+1350,3775+1400,4100+1350,4075+1400,4300+1350,4275+1400,4600+1350,4575+1400,4900+1350,4875+1400,5200+1350,5175+1400,5800+1350,5775+1400,5740+1470,5800+1470 |
轴荷(Kg) | 7000/18000(二轴组) | 最高车速(Km/h) | 80,89,110 |
其它 | 该车主要专用装置为撒布机和除雪滚刷,用于冬季撒布融雪剂,扫雪,铲雪.选装除雪铲,仅在除雪作业时安装除雪铲,前部带安装架整车长度(mm/前伸(mm)接近角(°)对应关系为:9950/160/18.侧防护采用Q235材质螺栓连接,后部防护由专用装置代替,离地高度(mm):495.ABS型号/生产企业:4460046300/威伯科(上海)管理有限公司.选用轴距(mm):4600+1350.选装限速装置,最高车速(km/h)为80或89.驾驶室顶部灯具仅在除雪作业时使用.仅采用钢板弹簧悬架.随底盘选装不同驾驶室,选装作业状态时车辆侧面安装雪铲样式,选装箱体样式. | ||
【底盘技术参数】 | |||
底盘型号 | ZZ1257N464GF1 | 底盘名称 | 载货汽车底盘（二类） |
商标名称 | 豪沃牌 | 生产企业 | 中国重汽集团济南卡车股份有限公司 |
外形尺寸(mm) | 7180,8330,8630,8980,9730,10220,10430,11790,10150,9520,9380,11360×2496×2920,3035,3335,3120,3635,3515,3250,3180 | 轮胎数 | 10 |
接近角/离去角(°) | 19/24,19/22,19/18,19/15 | 轮胎规格 | 315/80R22.5 16PR,295/80R22.5,12R22.5,12.00R20 16PR,11.00R20 |
钢板弹簧片数 | 11/12,11/10,10/12,4/12,4/5,3/10,3/4,2/4,4/-,3/-,2/-,4/-/-,3/-/-,2/-/- | 前轮距(mm) | 2015,2035,2060 |
燃料种类 | 柴油 | 后轮距(mm) | 1830/1830,1850/1850,1870/1870 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
MC07H.33-60 MC07H.29-60 MC09.35B-60 MC09.35-60 WP8.350E61 MC11.40-60 MC07.31-60 MC07.27-60 MC07.34-60 MC07H.35-60 WP10H400E62 MC09.38-60 WP9H350E62 MC11.40-61 WP7H270E62 WP7H300E62 WP7H320E62 MC07.29-60 MC07H.31-61 MC07H.35-61 WP8.350E62 MC11H.40-61 MC07H.35P-61 MC07.29-61 | 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 | 7360 7360 8765 8765 7800 10518 6870 6870 6870 7360 9500 8765 8800 10518 6800 6800 6800 6870 7360 7360 7800 11050 7360 6870 | 240 213 260 260 257 297 228 202 251 257 294 279 257 297 199 221 235 213 228 254 257 297 258 213 |
四、作业装置参数
项目 | 内容 | 参数 | 备注 | ||
作 业 装 置 参 数
| 撒布机可选容积（L） | 6000\8000\10000三款容积可选 | |||
融雪撒布机箱体外形尺寸（长×宽×高（mm） | ≥5670x2250x1750 | ||||
撒盘 | 离地（mm） | 600 | |||
宽（mm） | 500 | ||||
动力说明 | 底盘取力 | ||||
液压系统额定压力（MPa） | 20±0.5 | ||||
液压油泵排量（ml/r） | 80/25 | ||||
液压油箱容积（L） | 约 50 | ||||
撒盐量(g/㎡) | 20～150无级调整 | ||||
撒布宽度（m） | 3--24无级调整 | ||||
自重（kg） | 2380 | ||||
破冰机外形尺寸（mm） | 2500*430*450 | ||||
作业宽度（mm） | 2250 | ||||
作业速度（km/h） | 30 | ||||
形式 | 斜齿镂空式 | ||||
扫雪滚刷外形尺寸 （长×宽×高）（mm） | 2500×1000×800 | ||||
除雪宽度 | ≧2200 | ||||
扫雪滚刷直径（mm） | ≧550 | ||||
左右偏转角 | ≥30° | ||||
作业速度（km/h） | 5-30 | ||||
除雪铲外形尺寸 （长×宽×高）（mm） | 3300×1600×1150 | ||||
作业速度（km/h） | 30～60 | ||||
左右偏转角 | ≥30° | ||||
避障高度（mm） | 200 | ||||
材质/ 厚度(mm) | 铲刀 | Q460NH /16 | |||
侧板 | Q460NH/4.5 | ||||

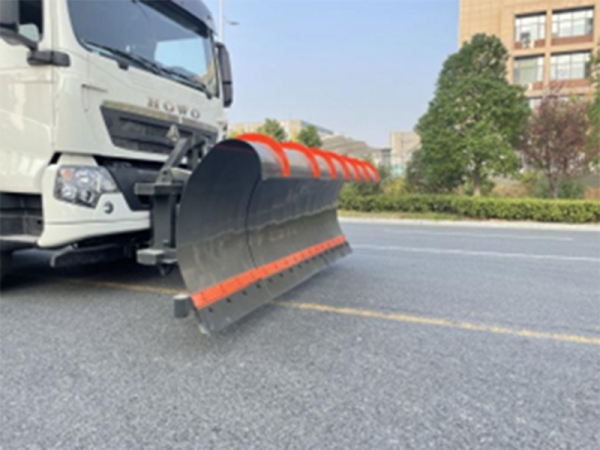

五、除雪铲技术特点
RXZ-3300型高速重型除雪铲（选装）
一、结构
主要由雪铲部分、雪铲高度调整机构、四连杆结构、活动架、固定支架、联接架、挂件、承重轮、警示灯、液压系统等组成。
二、主要技术参数
1、最大推雪宽度（mm）：≥3300
2、最大倾角推雪宽度（mm）：≥3052
3、左右摆角（°）：≥±32
4、上下倾角（°）：≥±5
5、避障高度（mm）：≥200
6、作业速度（km/h）：≥60
7、整机重量（Kg）：≥1050
8、铲体高度（mm）：≥1005
9、铲板厚度（mm）：≥5
10、铲刃厚度（mm）：≥16
11、离地最大间隙（mm）：300-400
三、除雪铲性能特点
1、除雪铲选用独立液压动力驱动，工作电压 24V。
2、除雪铲具有三段避障、自动复位功能，8个压簧，除雪时切削力大、速度快，扬雪距离远；
3、除雪铲采用液压控制左右转向，转向角为±26°，便于轻松快速地改变清雪方向。便于清除人行道和板车道 上的薄雪。
4、钢结构加强设计，底部耐磨材质的刃板可以更换。刃板与推雪板之间用螺栓连接，更换维护方便快捷。
5、采用悬挂式连接架与汽车底盘快速连接，安装、拆卸方便，可以与前置雪刷实现快速互换。
6、控制器可以完成对除雪机具的提升、下降和左右偏转功能，控制器按键、操作手柄灵活可靠，操作方便。
7、可选装照明系统，满足夜间作业需求。
四、工作原理
除雪车高速前进时，推雪铲与除雪车行驶方向倾斜±30º，将雪推向除雪车一侧，残雪厚度不大于10mm。四连杆机构分段避障，每段都具有自动避障、自动复位功能，每个小铲板都采用单独的四连杆机构连接在推雪铲横梁上；具有浮动和随路面仿形功能；铲体采用抗弯曲的坚固箱式结构确保高稳定性；保持铲体浮动时，铲刃除雪倾角不变；具有摆角机械限位功能；在提升油缸的上端设有压力传感器，安全保护装置，保护升降油缸不受冲击；独立的液压单元给雪铲的动作油缸提供动力，保护司机视野。雪铲与底盘车连接采用挂板式连接系统；配备独立的控制盒，驾驶员在驾驶室内即可对除雪铲进行各种动作的操作，方便快捷且安全可靠。
（可选装自带动力除雪滚/抛雪机/护栏清洗机）
整车选装产品图片为仅为参考图片，以实际产品图片为准

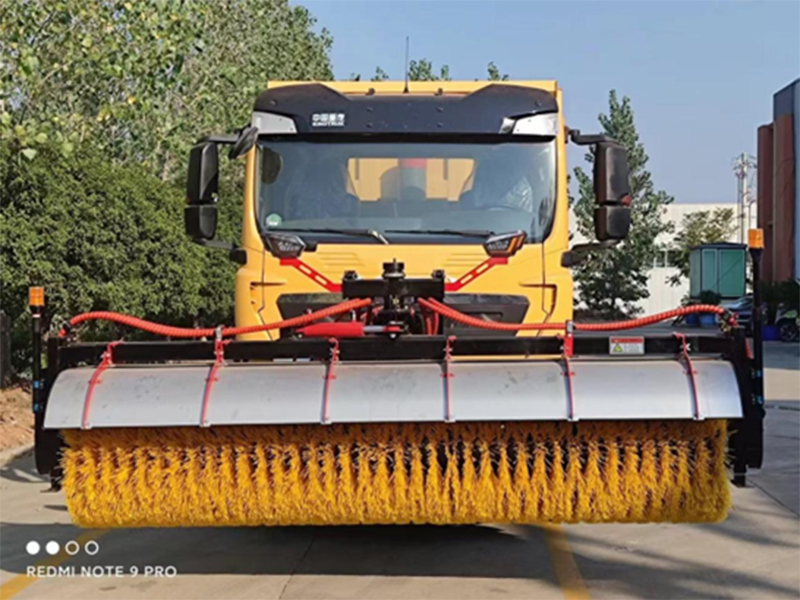

六、除雪滚技术特点（选装）
RX-S-3500型除雪滚刷
一、结构
主要由滚刷总成、滚刷横梁总成、支撑轮、滚刷高度调整机构、活动架、固定支架、联接架、挂件、液压系统、照明系统等组成。
RXC-3500系列滚刷，是一款集效果、经济于一体、有着较高性价比的除雪滚刷。在保证滚刷的清扫效果的同时兼顾经济。该款滚刷转速高、扭矩大、清雪效果好，清扫洁净度高，可广泛应用于公路、城市道路、机场及高速公路的积雪、沙石等清扫工作。目前已广泛应用于国内各地冬季除雪作业，并深受用户好评。
二、技术参数
产品型号 | RX-S-3500型 |
外形尺寸(mm) | 3500*1400*1100 |
作业速度（km/h） | 5km/h～30km/h |
清雪宽度（mm） | 3000～3300 |
转速 | ≥350r/min |
左右角度（°） | ≥30 |
滚刷刷片直径（mm） | 800 |
与底盘车连接方式 | 驶入式快换连接 |
轮胎 | 双侧轮胎 |
刷毛材质 | 聚乙丙烯钢丝混合 |
控制方式︱驱动方式 | 遥控|独立液压单元 |
三、产品性能特点详解
1、采用双侧液压马达，液压马达与滚刷刚性连接，直接驱动；
2、滚刷刷毛为进口聚丙乙烯材质，高韧性，刷毛耐磨损、弹性抗弯曲、不损坏路面；使用寿命≥300h，刷毛耐磨损、弹性抗弯曲、不损坏路面；
3、滚刷左右偏转采用连杆调整，降低设备故障率；除雪作业中，随路面横坡坡度，自动调节功能;
4、采用双侧调整杆调整刷毛的离地高度，使滚刷与被清扫路面左右平行；
5、滚刷前设有挡雪板，一方面有效的阻止雪飞溅，以免挡住操作者视线，确保行驶安全；另一方面对滚刷收集起来的雪起到加速并扬雪、抛雪的作用；
6、可与多种汽车底盘配套使用，滚刷与车体采用安全可靠的快速连接方式，与雪铲能够方便简单快速互换，2-3分钟即可完成装卸，作业安全可靠；
7、滚刷全液压动力升降，左右动力偏转驾驶室内安装有操作平台，方便快捷；
8、框架结构采用高强度合金材料制成，抗冲击、耐疲劳；
9、驾驶员在驾驶室内即可对除雪滚刷进行各种动作的操作，方便快捷；
整车选装产品图片为仅为参考图片，以实际产品图片为准

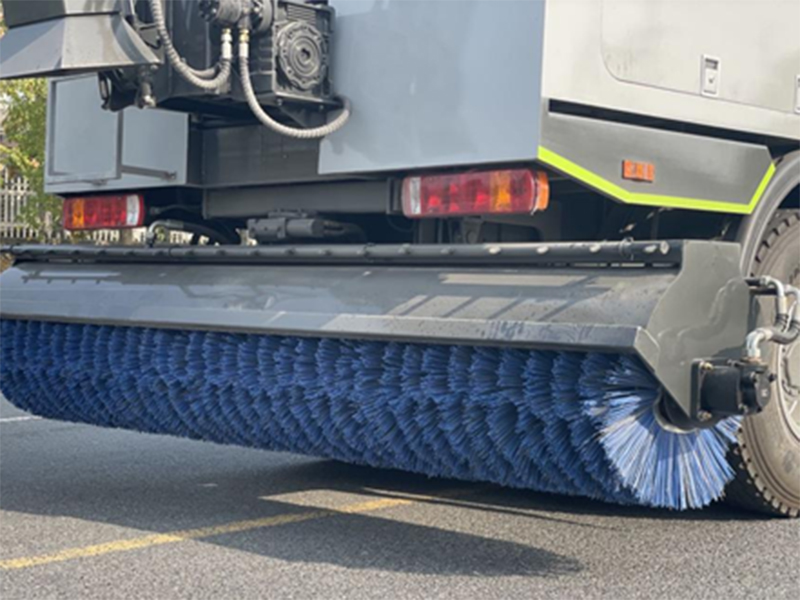

七、后置除雪滚技术特点
RXC-2500型后置除雪滚刷
一、结构
主要由防护罩、滚刷总成、旋转盘总成、滚刷横梁总成、行走轮总成、滚刷高度调整机构、活动架、固定支架、联接架、挂件、警示灯、液压系统等组成。
二、主要技术参数
1、除雪滚刷双向角度可调，左右摆角±30°，并随意可调。外形尺寸（长2500x宽1000x高800mm）。
2、作业宽度（mm）：≥2250mm
3、刷毛直径（mm）：≥550mm
4、转速（r/min）：300
5、左右摆角（°）：≥±30
6、扫雪厚度（mm）：≥50
7、刷毛材质：钢丝+聚丙烯
8、作业速度（km/h）：≥20
9、驾驶员在驾驶室内即可对除雪滚刷进行各种动作的操作，方便快捷且安全可靠。
10、除雪滚刷除雪作业中，随路面横坡坡度，自动调节功能。
11、除雪滚刷与车辆的安装及拆卸简单方便快捷。
12、除雪滚刷结构合理，作业时可将雪扫向一侧。
三、工作原理
以底盘发动机取力器为动力源，带动液压马达高速旋转，进而驱动滚刷高速旋转，来清扫推雪装置作业后遗留下的残雪，提高路面的洁净率。
滚刷总成与旋转盘总成采用钟摆式方式连接，并用脚轮支撑相结合的结构。在遇到不平路段时，能够有效保证滚刷位置在除雪宽度方向上能随地势而变化，使刷轴与地面的距离保持在一定范围内，保证滚刷洁净度。旋转盘内有回转支撑轴承，连接在旋转盘上的辊刷总成，可以水平左右偏转，达到除雪要求。辊刷总成由液压马达驱动。
八、融雪撒布机技术特点
RXS-10000
