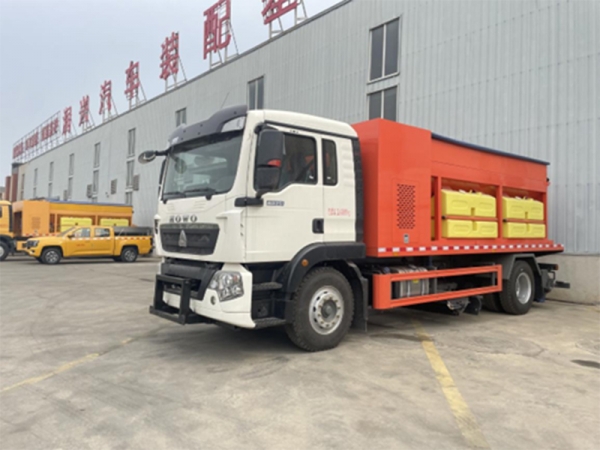

重汽豪沃破冰除雪车

一、产品概述

ABC5180TCXZZ6型重汽豪沃多功能除雪车用中国重汽豪沃牌18 吨底盘车、箱体、融雪撒布机、融雪液水箱、除雪铲、除雪滚、中置 破冰机、后置雪滚、电气系统液压及电控系统组成。该除雪车是将推 雪，破冰、刮雪、扫雪、融雪的功能集于一体的机械式大型多功能破 冰除雪车，该车集成智能模块、监控系统、诊断单元，液压 电控等先进技术，完全达到人机完美结合，实现破冰除雪，一步到位!既可 以满足道路的日常清雪，也可满足特大雪灾的应急救援，性能优越， 质量可靠，可广泛应用于机场、广场、城市道路、高速公路、普通公 路、市政环卫、矿山部队道路等各种路况的破冰除雪作业。

二、底盘参数：

底盘型号：ZZ1187K501GF1；驾驶室：豪沃TX驾驶室(ECE R29欧洲法规 认证)舒适，安全；发动机：德国曼258马力（MC07.25-61发动机）德国技术杭州制造；发动机功率：190KW；变速箱：豪沃八档带同步器带高低档变 速箱（HW95508STC）；轴距：4500.4700.5000；前后桥：4.5T/9T；车架：

6+4/250；板簧：7/7+6；速比：5.29；轮胎：10.00R20钢丝胎；气囊座椅、 中控门锁、原厂空调、原厂侧取力器、电动玻璃、电动驾驶室举升；底盘  大量采用国际顶级部件（德国威伯科（WABCO）离合器操纵系统.全车制动  阀；德国福士（VOSS）制动接头；美国康明斯燃油滤清器；德国曼胡默尔  空滤器；德国贝洱（BEHR）中冷器和水箱）.极大保障整车可靠性。

三、主要技术参数及配置

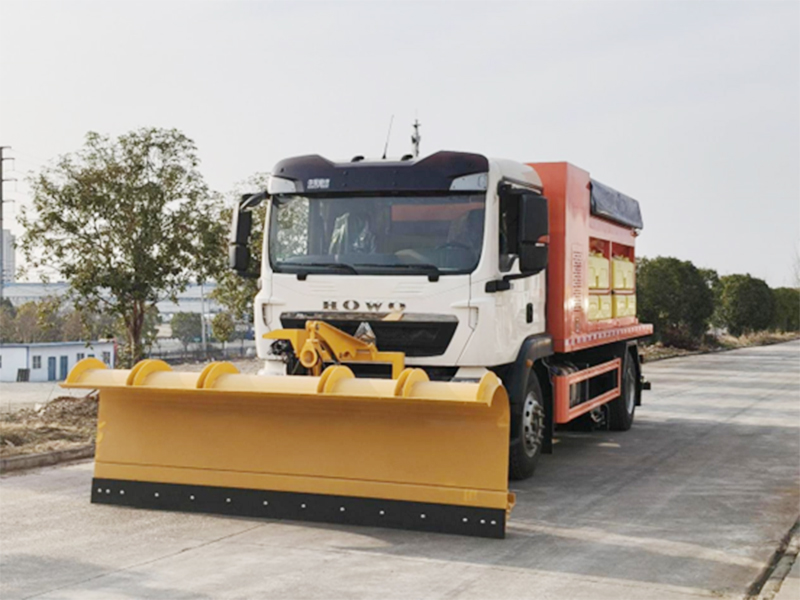

四、除雪铲参数特点（选装）

RX-C-3300除雪铲，是根据目前国内冬季高速公路和主要公路、场所养护状

况需要，量身定做的高效、节能、环保、安全的冬季除雪设备。

RX-C-3300除雪铲适用于5吨以上汽车底盘，不影响汽车的其他功能，使用可

靠、安全，作业质量稳定、高效，广泛适用于高等级公路、城市道路、机场、广

场、风景区道路冬季除雪。该机具有除雪效率高、清扫质量好，保护路面，环保

节能等特点，是冬季雪天路面、广场、公路等除雪、清雪的必要设备。

除雪铲主要由汽车连接架、雪铲后连接架、雪铲铲体、铲刀、避让装

置、固定支架、联接架、挂件、液压控制系统及控制线路组成。

技术参数

主要特点

1、材质厚度：铲板材质Q345厚4毫米，铲刀材质65猛钢热处理。

2、结构合理：犁板式除雪铲，双向角度随意可调。

3、性能可靠：液压操作，方便可靠。

4、适配性强：适用于各种5吨以上载货汽车。

5、作业灵活：除雪作业中，按路面横坡坡度，除雪铲铲刀具有自动调节功能。

6、独有避障：除雪板上部为整体式，避让功能采用铲体整体避让，当除雪铲铲 刀任意一点遇到障碍均可通过，又可避免推雪量过大时，除雪铲翻转，并能有效 地保护除雪铲及车辆的安全。

7、专用快速连接装置：采用快速连接装置，除雪铲的安装、拆卸方便快捷。

8、设计合理：除雪铲结构合理，可将雪推向一侧，并能起到抛雪功能，除雪铲设防雪棚，具有防止雪飞溅到作业车挡风玻璃上，以免影响驾驶员视线。

9、操作简便：驾驶员在驾驶室内操作(无线遥控制系统)，安全可靠。

工作装置

除雪铲工作装置，机动灵活、通过性好、作业效率高、可靠性好，可以实现对路

面积雪的快速清除。该产品推雪装置左右30 °可调，可以快速清除街沿、墙角等

的积雪、污垢及压实后的薄冰。尤其在坡道及狭小空间使用更具有明显的优势。

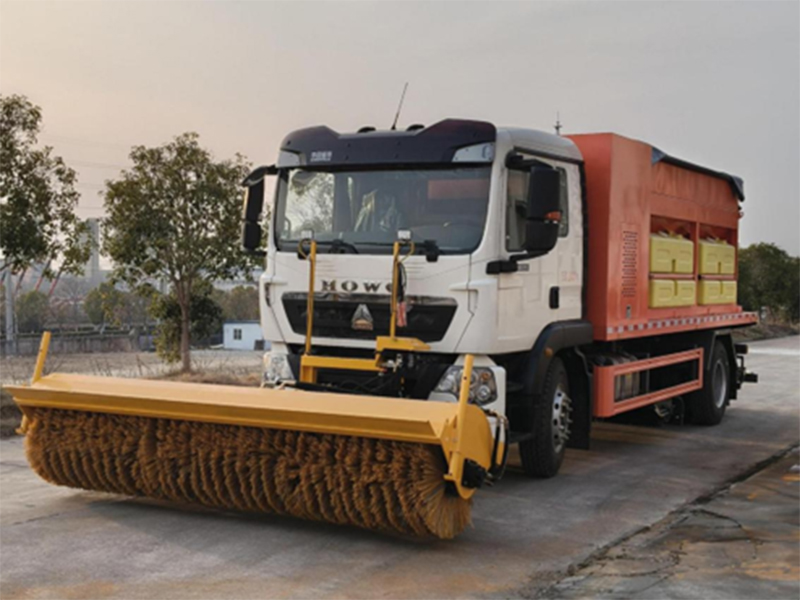

五、除雪滚参数特点（选装）

RXC-3000型除雪滚刷

一、结构

主要由滚刷总成、滚刷横梁总成、支撑轮、滚刷高度调整机构、活动架、固

定支架、联接架、挂件、液压系统、照明系统等组成。

RXC-3000系列滚刷，是一款集效果、经济于一体、有着较高性价比的除雪滚

刷。在保证滚刷的清扫效果的同时兼顾经济。该款滚刷转速高、扭矩大、清雪效果

好，清扫洁净度高，可广泛应用于公路、城市道路、机场及高速公路的积雪、沙石等清

扫工作。 目前已广泛应用于国内各地冬季除雪作业，并深受用户好评。

技术参数

主要特点

1、采用双侧液压马达，液压马达与滚刷刚性连接，直接驱动；

2、滚刷刷毛为进口聚丙乙烯材质，高韧性，刷毛耐磨损、弹性抗弯曲、不损坏路面；使用寿命≥300h，刷毛耐磨损、弹性抗弯曲、不损坏路面；

3、滚刷利用装载机的大臂进行提升，左右偏转采用连杆调整，降低设备故障率；

4、采用双侧调整杆调整刷毛的离地高度，使滚刷与被清扫路面左右平行；

5、滚刷前设有挡雪板，一方面有效的阻止雪飞溅，以免挡住操作者视线，确保行驶安全；另一方面对滚刷收集起来的雪起到加速并扬雪、抛雪的作用；

6、可与多种汽车底盘配套使用，滚刷与车体采用安全可靠的快速连接方式，与 雪铲能够方便简单快速互换，2-3分钟即可完成装卸，作业安全可靠；

7、滚刷全液压动力升降，左右偏转驾驶室内安装有电控操作平台，方便快捷；

8、框架结构采用高强度合金材料制成，抗冲击、耐疲劳；

9、驾驶员在驾驶室内即可对除雪滚刷进行各种动作的操作，方便快捷；

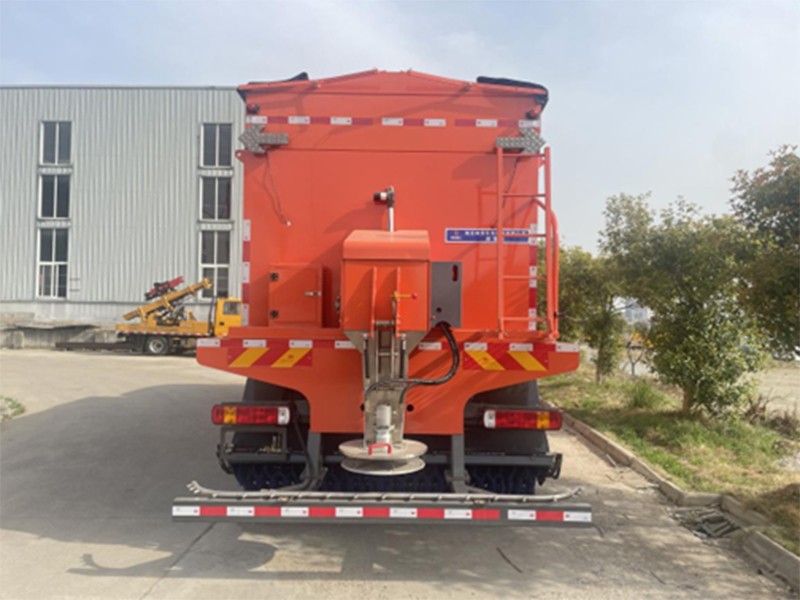

六、融雪撒布机参数特点

一、结构

链条输送，大扭矩减速器，液压马达传动，驾驶室可控制，有电 动防水布，V 型减压装置，料仓上方有过滤网，撒布机配有爬梯，照 明灯。

二、主要技术参数

1、外形尺寸（mm）： ≥6000x2100x1750

2、动力：液压马达传动

3、液压系统压力(Mpa)：≥ 16

4、液压流量(L/min)：40

5、融雪剂输送形式:链条输送

6、马达排量(ml/r)：420

7、料仓容积(m3)：12

8、撒布宽度(m)：5～16可调

9、撒布量(g/㎡)：20～200

10、转盘直径（mm）：500

11、工作速度(km/h)：15～60 可调

12、控制单元: CBN10

13、底盘取力

14、整机采用刮板链条式输送，抛盘采用不锈钢材质。

15、附件;顶部设有防雨罩

三、工作原理

通过液压泵带动马达旋转，把料斗中的融雪剂输到撒料盘，由马

达带动高速旋转的撒料盘把融雪剂均匀撒出。具有撒布粗盐、细盐、 除冰剂、干沙、特种融雪剂等功能。

输送系统 (★技术亮点） 采用国内最先进的输送方式链条刮片输送。3500扭力 齿轮箱带动，输送轻松不卡料，输送均匀，性能稳定。工作可靠、故障率低。

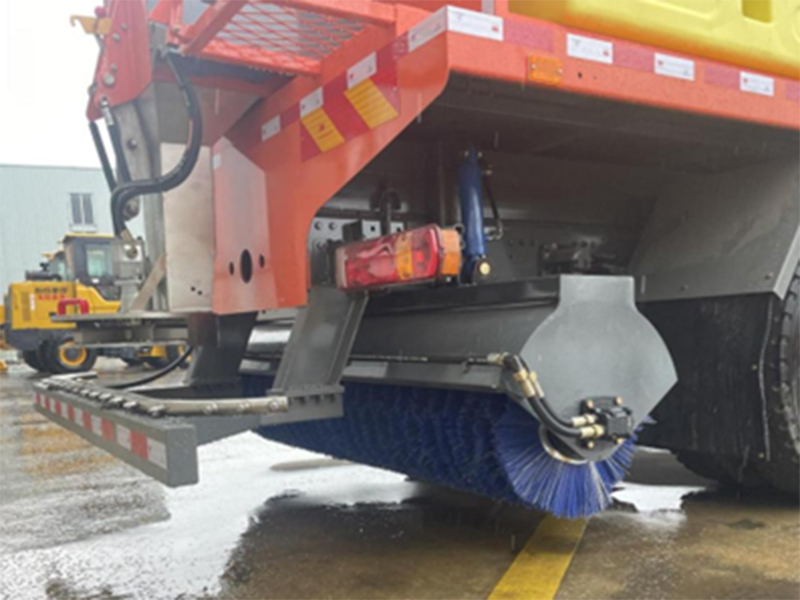

七、后置除雪滚技术特点

RXC-2500型后置除雪滚刷

一、结构

主要由防护罩、滚刷总成、旋转盘总成、滚刷横梁总成、行走轮 总成、滚刷高度调整机构、活动架、固定支架、联接架、挂件、警示

灯、液压系统等组成。

二、主要技术参数

1、除雪滚刷双向角度可调，左右摆角± 30。，并随意可调。外形 尺寸（长2500x宽1000x高800mm）。

2、作业宽度（mm）： ≥2300mm

3、刷毛直径（mm）： ≥550mm

4、转速（r/min）：70-250

5、左右摆角 ( ° ) : ≥±30

6、扫雪厚度（mm）：≥90

7、刷毛材质：钢丝+聚丙烯

8、作业速度（km/h）：≥20

9、驾驶员在驾驶室内即可对除雪滚刷进行各种动作的操作，方 便快捷且安全可靠。

10、除雪滚刷除雪作业中，随路面横坡坡度， 自动调节功能。

11、除雪滚刷与车辆的安装及拆卸简单方便快捷。

12、除雪滚刷结构合理，作业时可将雪扫向一侧。

三、工作原理

它以底盘发动机取力器为动力源，带动液压马达高速旋转，进而 驱动滚刷高速旋转，来清扫推雪装置作业后遗留下的残雪，提高路面 的洁净率。

滚刷总成与旋转盘总成采用钟摆式方式连接，并用脚轮支撑相结 合的结构。在遇到不平路段时，能够有效保证滚刷位置在除雪宽度方 向上能随地势而变化，使刷轴与地面的距离保持在一定范围内，保证 滚刷洁净度。旋转盘内有回转支撑轴承，连接在旋转盘上的辊刷总成， 可以水平左右偏转，达到除雪要求。辊刷总成由液压马达驱动。

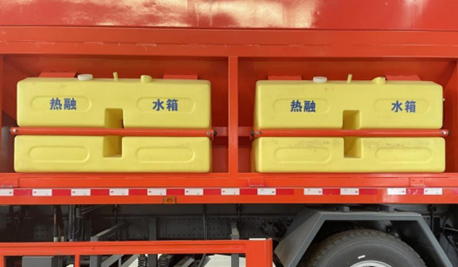

八、融雪液水箱

融雪液水箱选装容积3-8立方，水箱材质聚乙烯，后置不锈钢喷水架便于喷洒融雪液。夏季可替代洒水车进行洒水降尘作业（选装前冲后洒功能）。

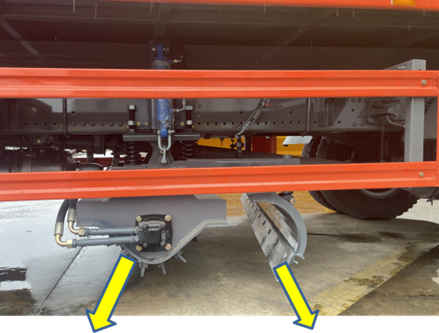

九、中置破冰除雪机

破冰辊           刮冰除雪铲

双液压系统驱强力破冰辊，用于压实雪和结冰路面。高强耐磨 合金钢冰铲，高效破冰除雪，不伤路面。

破冰机原理弧形金属齿轮上加装了几个独立的特制弹簧系统，  在路面前进的过程中，这些齿轮一方面能均衡向路面薄冰施加作用力， 同时，弹簧系统会根据路面平整坑洼程度收缩和舒张，从而形成均衡 的上下起伏冲击力，轧碎薄冰的同时，避免破坏路面。有效解决了传 统道路除冰设施除冰效能与路面保护很难兼得的痛点。”该设备可安  装在环卫车辆前方，通过车辆推动前进，该设备有不同尺寸、型号，不仅可以清除主干街路薄冰对于一些小街背巷同样适用。

1、适用对象：重度压实雪，坚冰路面

2、整机尺寸：2500mm*430mm*450mm

3、作业宽度：2200mm

4、直径：≥ 370mm

5、可破冰雪：5mm-100mm

6、冲击重量：2.6T

7、作业时速： ≥10km/h

8、破冰轮仿形能力：150mm

9、破冰轮形式：斜齿镂空式

10、结构：后置刮冰铲

11、高度： ≥425mm，

12、摆动角度：≥ 30。

十、控制系统、液压系统、电气系统

本车控制系统采用集成控制盒，操作简单，标识直观，能使驾 驶员在短时间内掌握操作流程。

设备操作只需在驾驶室内对控制盒进行操作即可，操作前接通  取力器，打开控制盒电源开关 ;扳动操作杆即可对雪滚、冰铲、破冰、 撒布机进行操作。

液压系统 (★技术亮点）

优化设计的液压系统，系统内部热损耗小。装填与撒布可 同步作业，工作效率高，作业循环时间短，操作简单等优点。

十一、整车功能特点：

一、功能齐全。整车集合铲雪、扫雪、除冰、撒布除雪剂、除湿 等多种功能于一体，使整车功能最大化。

二、工作效率高。能在各种条件下完成精确稳定的撒布作业，撒 布宽度达到16米，极大地提高了工作效率。

三、一键式操作设计。只须按一个键即可进行撒布除雪等作业， 操作方便。

四、精确控制。工作参数动态显示，除雪剂载量实时传输。

五、整车安全性高。驾驶室顶配置高亮照明灯。
