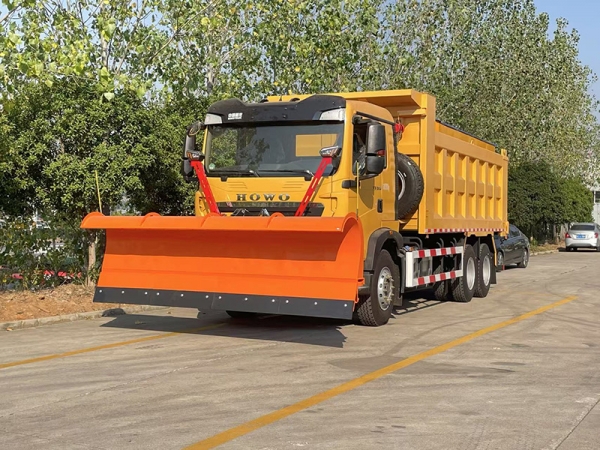

一、除雪车总述
ABC5250TCXZZ6型除雪车用中国重汽豪沃牌 25 吨底盘车、融雪撒布机、高速推雪铲、扫雪滚刷、除冰腰铲、除冰斜铲、液压及电控系统组成。该除雪车是将推雪、铲雪、破冰、刮雪、扫雪、融雪的功能集于一体的机械式大型多功能破冰除雪车，该车集成智能模块、监控系统、诊断单元，液压 电控等先进技术，完全达到人机完美结合，实现破冰除雪，一步到位!既可以满足道路的日常清雪，也可满足特大雪灾的应急救援，性能优越，质量可靠，可广泛应用于机场、广场、城市道路、高速公路、普通公路、市政环卫、矿山部队道路等各种路况的破冰除雪作业。
ABC5250TCXZZ6型除雪车构成：
Ø 中国重汽豪沃 25 吨底盘车；
Ø 前置推雪铲；
Ø 扫雪滚刷；
Ø 除冰腰铲；
Ø 除冰侧铲；

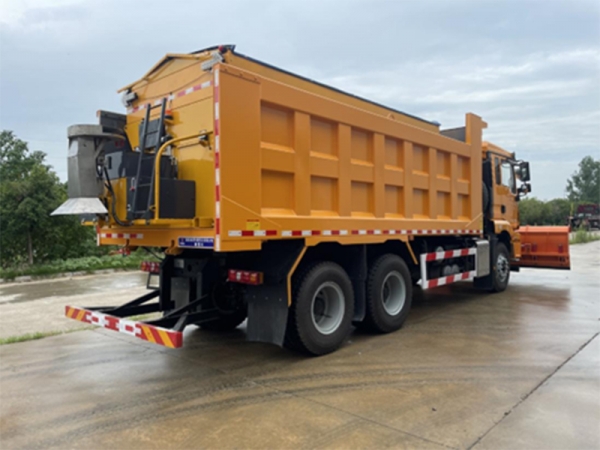

Ø 融雪撒布机；
Ø 液压及电控系统；
二、功能用途及特点
该产品采用符合国六排放标准的重汽豪沃ZZ1257N464GF1底盘，更加节能和经济，整车操作简便、作业范围广、机动、灵活，效率高
。
——冬季扫、铲雪，尾部撒融雪剂防止路面结冰。其他季节可以运输货物。
——推雪铲独立液压系统，性能稳定，专用铲刀，整体避障，工作可靠；
——底盘按雪地车设计，作业安全；
——工作效率高，作业循环时间短，操作简单、故障率低；
——除雪滚刷双侧马达，刷片直径大、使用寿命长、更换方便快捷；
——操作智能化；驾驶室内一键操作.
——融雪撒布机链条刮片输送方式等，稳定性强、撒布均匀。
——腰铲一体化制作而成，增加侧排能力，积雪不堆积；
——侧铲通过雪板推力的曲面导板形成侧向力，侧向抛出积雪，实现高速清雪。
二、除雪车主要技术规格与参数
底盘配置参数：豪沃;TX5;基础款;专用车;环卫;TX-K驾驶室;手动后视镜;主气囊+副简易型座椅: MC07H.35-60发动机;轴距4600+1350mm；9JSD150T-B变速箱+QH70法兰式取力器:VGD75自调算前轴(故): MCJ11BGY自调臂双后桥(鼓);速比4.63;双层车架(8+5/280);前后加强版多片(11/10);博世方向机;公路版进气系统;标准版排气系统;ABS(4S/4M);中位保险杠(非金属):普通车轮;11.00R20轮胎(混合花纹/18PR);手电一体电动举升;300L油箱;旋钮式PTO:中国重汽智能通D版(专项作业车);机械式电源开关。
整车技术参数：多功能除雪车主要技术参数见表
【主要技术参数】 | |||
产品商标 | 神百重工牌 | 公告批次 | 387 |
产品名称 | ABC5250TCXZZ6型除雪车 | 产品号 | FB1387R8302 |
总质量(Kg) | 25000 | 罐体容积(m3) | |
额定载质量(Kg) | 8870,8805,9370,9305 | 外形尺寸(mm) | 9950×2500,2550×3100,3200,3450,3650 |
整备质量(Kg) | 16000,15500 | 货厢尺寸(mm) | ×× |
驾驶室准乘人数(人) | 2,3 | 载质量利用系数 | |
接近角/离去角(°) | 18/12 | 前悬/后悬(mm) | 1430/2410,1500/2340 |
轴数 | 3 | 轴距(mm) | 3200+1350,3175+1400,3800+1350,3775+1400,4100+1350,4075+1400,4300+1350,4275+1400,4600+1350,4575+1400,4900+1350,4875+1400,5200+1350,5175+1400,5800+1350,5775+1400,5740+1470,5800+1470 |
轴荷(Kg) | 7000/18000(二轴组) | 最高车速(Km/h) | 80,89,110 |
其它 | 该车主要专用装置为撒布机和除雪滚刷,用于冬季撒布融雪剂,扫雪,铲雪.选装除雪铲,仅在除雪作业时安装除雪铲,前部带安装架整车长度(mm/前伸(mm)接近角(°)对应关系为:9950/160/18.侧防护采用Q235材质螺栓连接,后部防护由专用装置代替,离地高度(mm):495.ABS型号/生产企业:4460046300/威伯科(上海)管理有限公司.选用轴距(mm):4600+1350.选装限速装置,最高车速(km/h)为80或89.驾驶室顶部灯具仅在除雪作业时使用.仅采用钢板弹簧悬架.随底盘选装不同驾驶室,选装作业状态时车辆侧面安装雪铲样式,选装箱体样式. | ||
【底盘技术参数】 | |||
底盘型号 | ZZ1257N464GF1 | 底盘名称 | 载货汽车底盘（二类） |
商标名称 | 豪沃牌 | 生产企业 | 中国重汽集团济南卡车股份有限公司 |
外形尺寸(mm) | 7180,8330,8630,8980,9730,10220,10430,11790,10150,9520,9380,11360×2496×2920,3035,3335,3120,3635,3515,3250,3180 | 轮胎数 | 10 |
接近角/离去角(°) | 19/24,19/22,19/18,19/15 | 轮胎规格 | 315/80R22.5 16PR,295/80R22.5,12R22.5,12.00R20 16PR,11.00R20 |
钢板弹簧片数 | 11/12,11/10,10/12,4/12,4/5,3/10,3/4,2/4,4/-,3/-,2/-,4/-/-,3/-/-,2/-/- | 前轮距(mm) | 2015,2035,2060 |
燃料种类 | 柴油 | 后轮距(mm) | 1830/1830,1850/1850,1870/1870 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
MC07H.33-60 MC07H.29-60 MC09.35B-60 MC09.35-60 WP8.350E61 MC11.40-60 MC07.31-60 MC07.27-60 MC07.34-60 MC07H.35-60 WP10H400E62 MC09.38-60 WP9H350E62 MC11.40-61 WP7H270E62 WP7H300E62 WP7H320E62 MC07.29-60 MC07H.31-61 MC07H.35-61 WP8.350E62 MC11H.40-61 MC07H.35P-61 MC07.29-61 | 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 | 7360 7360 8765 8765 7800 10518 6870 6870 6870 7360 9500 8765 8800 10518 6800 6800 6800 6870 7360 7360 7800 11050 7360 6870 | 240 213 260 260 257 297 228 202 251 257 294 279 257 297 199 221 235 213 228 254 257 297 258 213 |
作业装置参数：
项目 | 内容 | 参数 | 备注 | |
作 业 装 置 参 数
| 撒布机容积（L） | 12000 | ||
箱体外形尺寸（长×宽×高mm） | 5670×2250×2150 | |||
撒盘 | 离地（mm） | 600 | ||
宽（mm） | 500 | |||
动力说明 | 底盘发动机取力 | |||
液压系统额定压（MPa） | 20±0.5 | |||
液压油泵排量（ml/r） | 80/25 | |||
撒盐量(g/㎡) | 5~80无级调整 | |||
撒布宽度（m） | 2-12无级调整 | |||
自重（kg） | 2780 | |||
扫雪滚刷外形尺寸 （长×宽×高）（mm） | 3600×1900×1750 | |||
扫雪滚刷直径（mm） | 800 | |||
左右偏转角 | ±30° | |||
作业速度（km/h） | ≥30 | |||
实心辅助轮胎 | 400-8 | |||
除雪铲外形尺寸 （长×宽×高）（mm） | 3600×1450×1150 | |||
作业速度（km/h） | ≥45 | |||
左右偏转角 | ≥30° | |||
避障高度（mm） | 200 | |||
除冰腰铲宽度（mm） | 3300 | |||
左右偏转 | ≥30° | |||
避障高度（mm） | 70 | |||
作业速度（km/h） | ≥40 | |||
除冰侧铲宽度（mm） | 2450 | |||
避障高度（mm） | 150 | |||
偏转角度 | ≥30° | |||

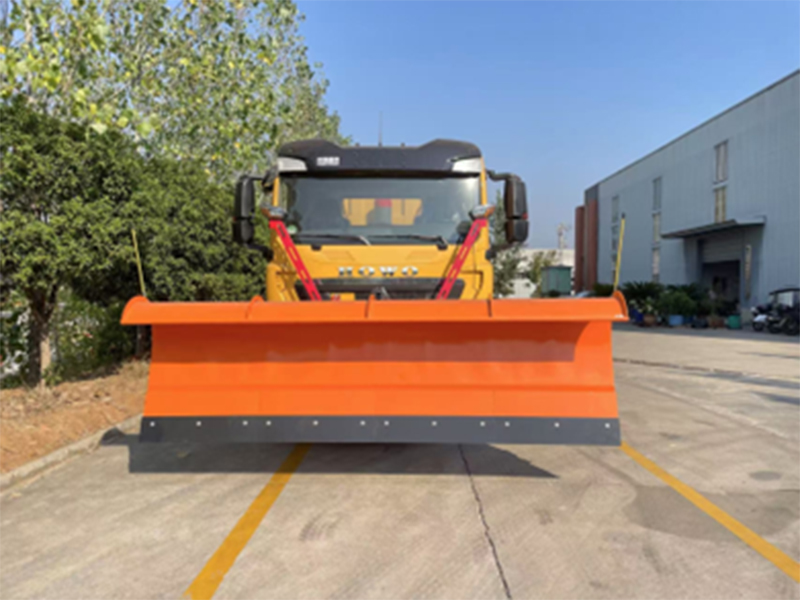

四、除雪前铲技术参数（选装）
（一）结构
主要由雪铲部分、雪铲高度调整机构、活动架、固定支架、联接架、挂件、承重轮、警示灯、液压系统等组成。
（二）结构说明
1、避障系统说明：当铲刃遇到道钉，减速凸凌、接缝、异物阻碍时，除雪铲能
在外力作用下整体翻转避障，自动复位。铲体可以左右摆动，自动适应路面。
2、铲板一次性压铸。后部安装6套加强筋。整体焊接。
3、铲刀固定座与铲板连接处，用螺母固定，更换方便。
4、除雪铲配有两个作业灯，为作业提供充足的照明。配备边缘灯，作业时能准确观察到雪铲位置，保证作业安全
（三）主要特点
1、材质厚度：材质&铲板厚度：Q345&5mm，材质&铲刃(厚×宽)：NM400.14×160mm
2、结构合理：犁板式除雪铲，双向角度随意可调。
3、性能可靠：液压操作，方便可靠。
4、适配性强：适用于各种12吨以上载货汽车。
5、作业灵活：除雪作业中，按路面横坡坡度，除雪铲铲刀具有自动调节功能。
6、独有避障：除雪板上部为整体式，避让功能采用铲体整体避让，当除雪铲铲刀任意一点遇到障碍均可通过，又可避免推雪量过大时，除雪铲翻转，
并能有效地保护除雪铲及车辆的安全。
7、专用快速连接装置：采用快速连接装置，除雪铲的安装、拆卸方便快捷。
8、设计合理：除雪铲结构合理，可将雪推向一侧，并能起到抛雪功能，除雪铲设防雪棚，防止雪飞溅到作业车挡风玻璃上，以免影响驾驶员视线。
9、操作简便：驾驶员在驾驶室内操作(遥控系统)，安全可靠。
（四）除雪前铲主要技术参数
产品型号 | RXZ-3600型（重型除雪铲） |
外形尺寸(mm) | 3600*1450*1150 |
有效工作宽度(mm) | 3600 |
雪铲总重(㎏) | 1200㎏ |
除雪厚度（mm） | ≤200 |
避障方式 | 扭簧整体翻转避让 |
可避障高度（mm） | 200 |
作业速度（km/h） | ≧45 |
左右偏转角度 | 30° |
上下倾角（°） | ≥±5 |
连接方式： | 挂板下压臂式 |
最低作业温度（°C） | ≥-40 |

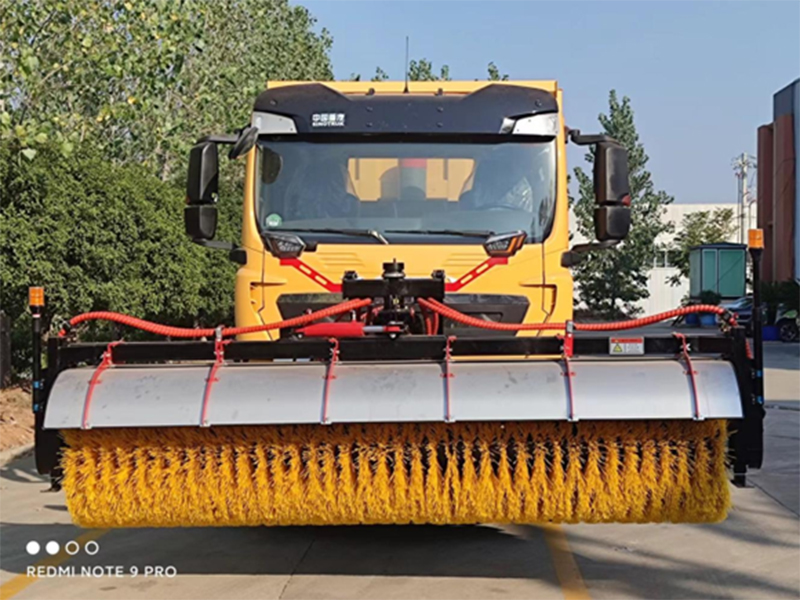

五、除雪滚技术特点（选装）
一、结构
主要由滚刷总成、滚刷横梁总成、支撑轮、滚刷高度调整机构、活动架、固定支架、联接架、挂件、液压系统、照明系统等组成。
RXC-3600系列滚刷，是一款集效果、经济于一体、有着较高性价比的除雪滚刷。在保证滚刷的清扫效果的同时兼顾经济。该款滚刷转速高、扭矩大、清雪效果好，清扫洁净度高，可广泛应用于公路、城市道路、机场及高速公路的积雪、沙石等清扫工作。目前已广泛应用于国内各地冬季除雪作业，并深受用户好评。
二、技术参数
产品型号 | RX-S-3600型 |
外形尺寸(mm) | 3600*1900*1750 |
作业速度（km/h） | 5km/h～20km/h |
清雪宽度（mm） | 3000～3600 |
左右角度（°） | ≥30 |
滚刷刷片直径（mm） | 800 |
与底盘车连接方式 | 驶入式快换连接 |
轮胎 | 双侧轮胎 |
刷毛材质 | 聚乙丙烯与弹性钢丝混合 |
控制方式︱驱动方式 | 遥控|独立液压单元 |
三、产品性能特点详解
1、采用双侧液压马达，液压马达与滚刷刚性连接，直接驱动；
2、滚刷刷毛为进口聚丙乙烯材质与弹性钢丝混合，高韧性，
